4月22日~31日 WSPR他集計 - JA6SOQ
2024/04/22 (Mon) 07:01:36
4月22日~31日 WSPR他集計です。
宇宙天気予報 黒点数グラフへは下記のURLからどうぞ
https://swc.nict.go.jp/trend/sunspot.html
4月26日 WSPR他集計 - JA6SOQ
2024/04/26 (Fri) 06:53:36
おはようございます。
4月26日WSPR他集計です。

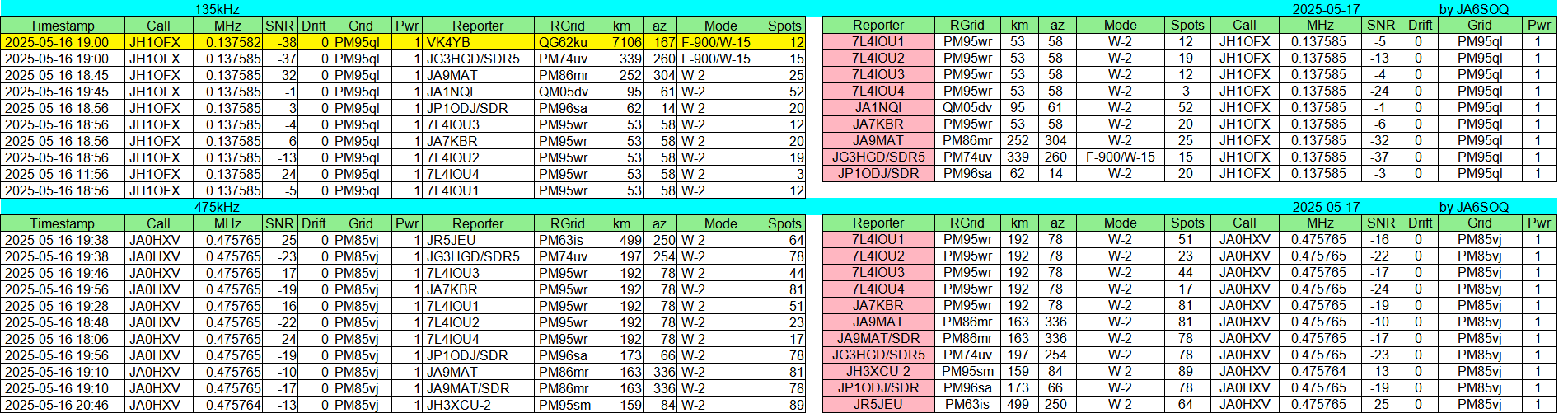

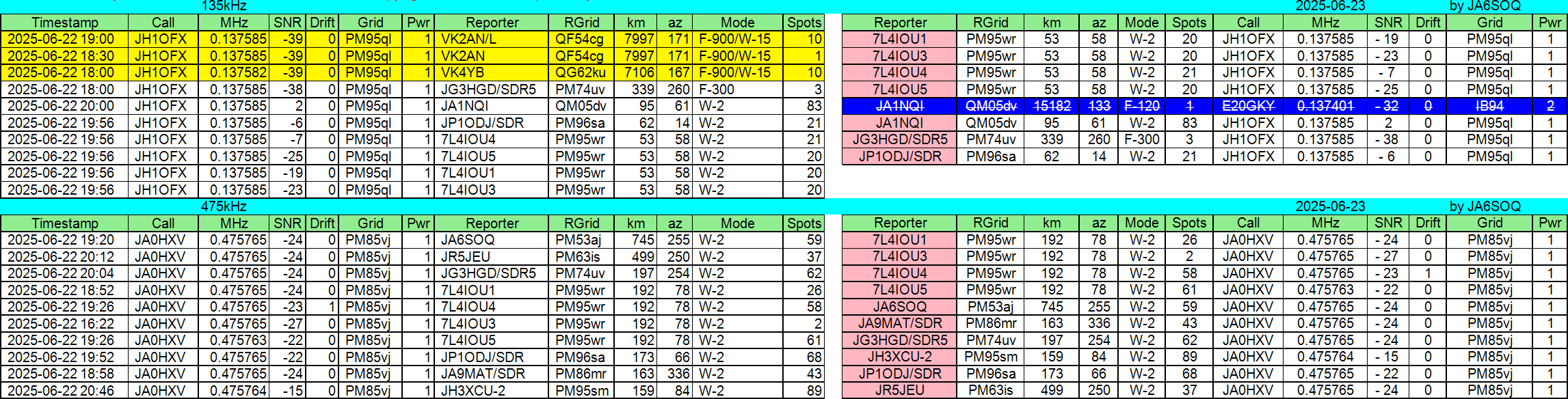

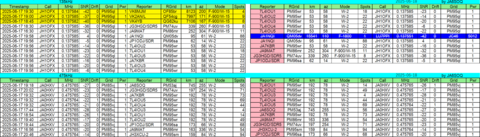

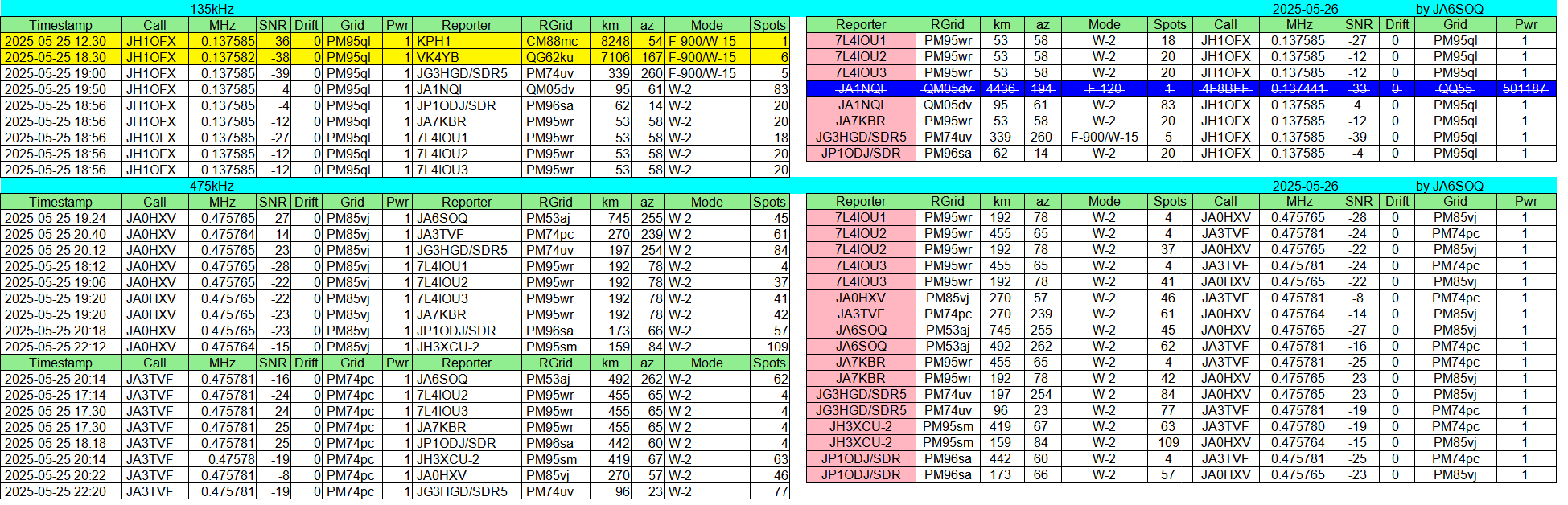

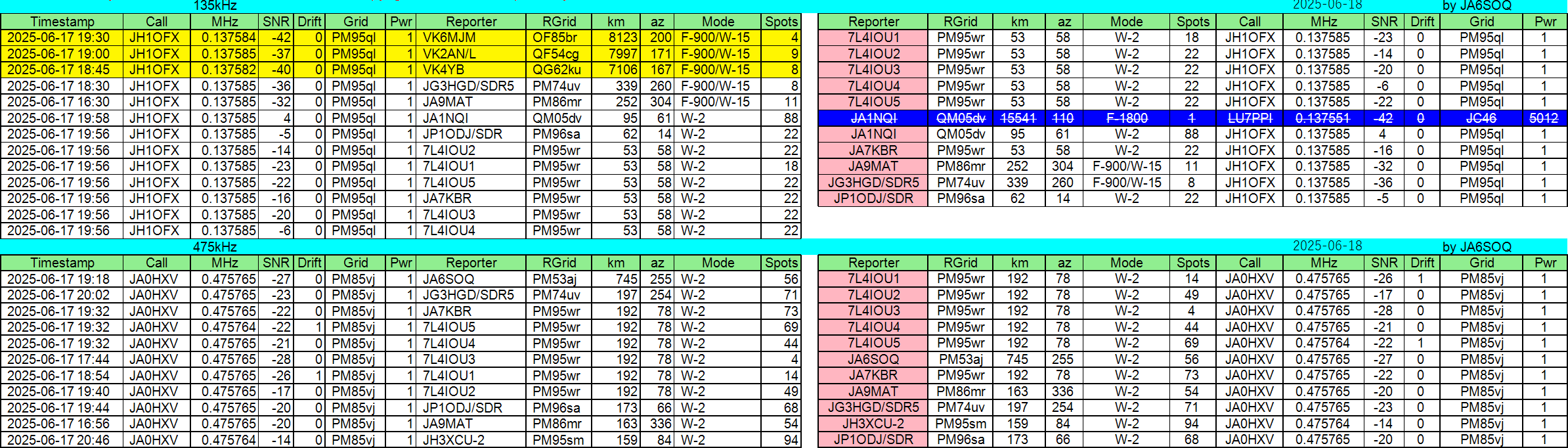

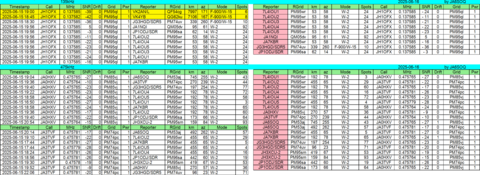

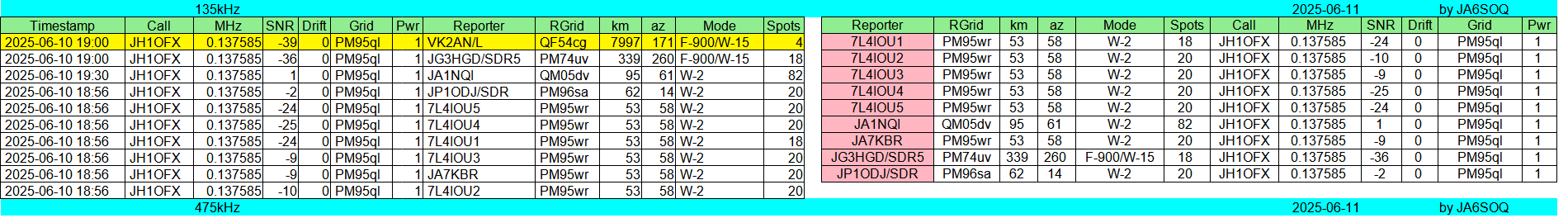

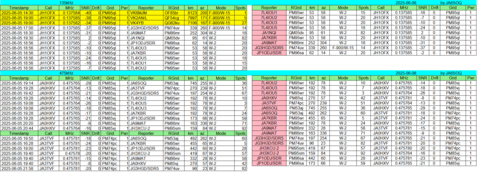

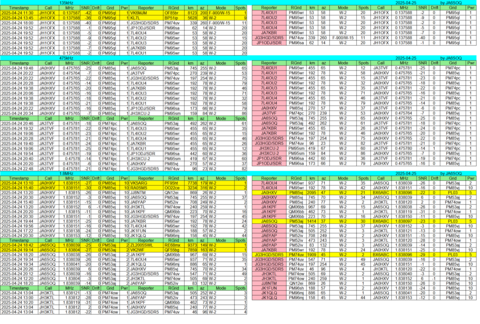

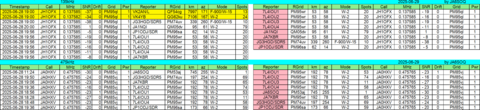

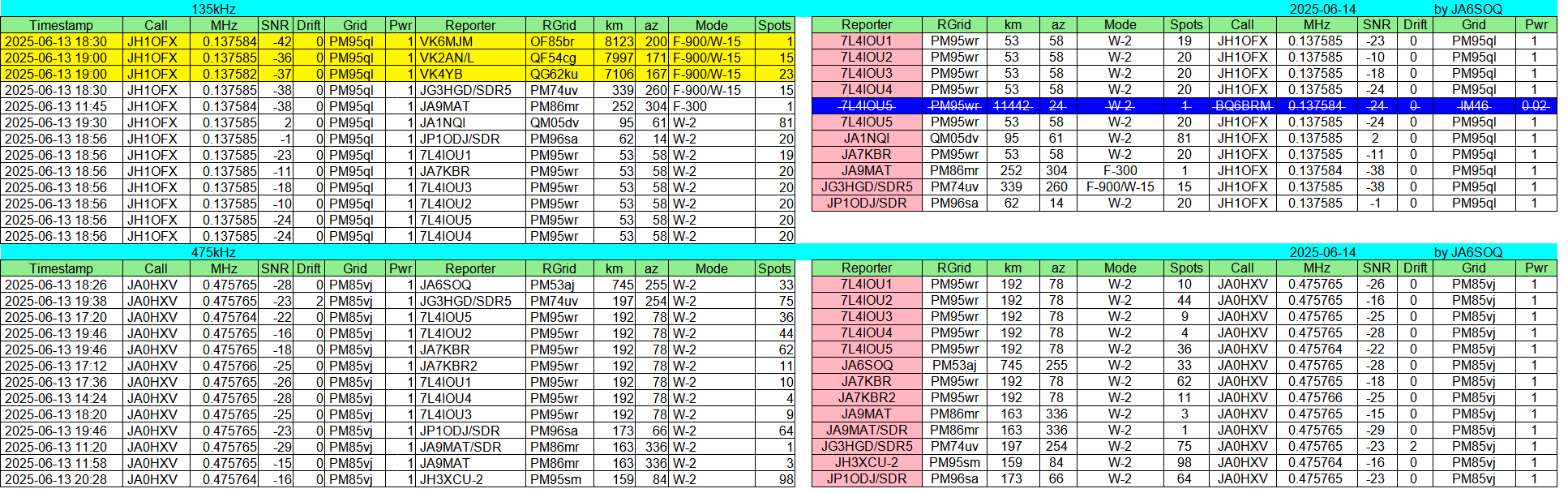

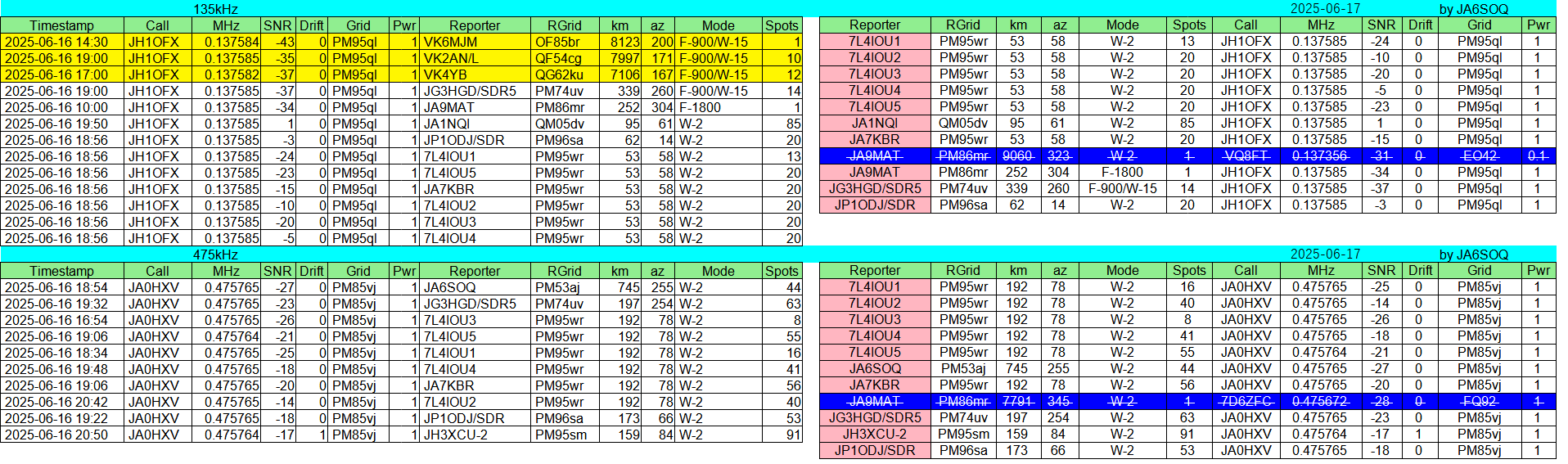

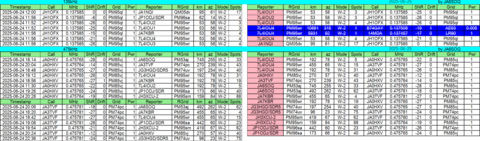

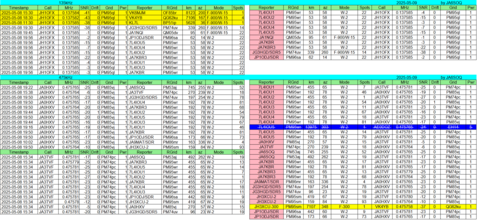

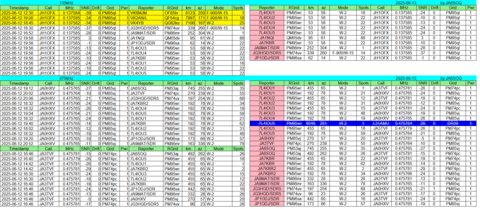

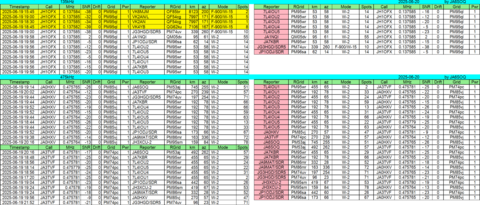

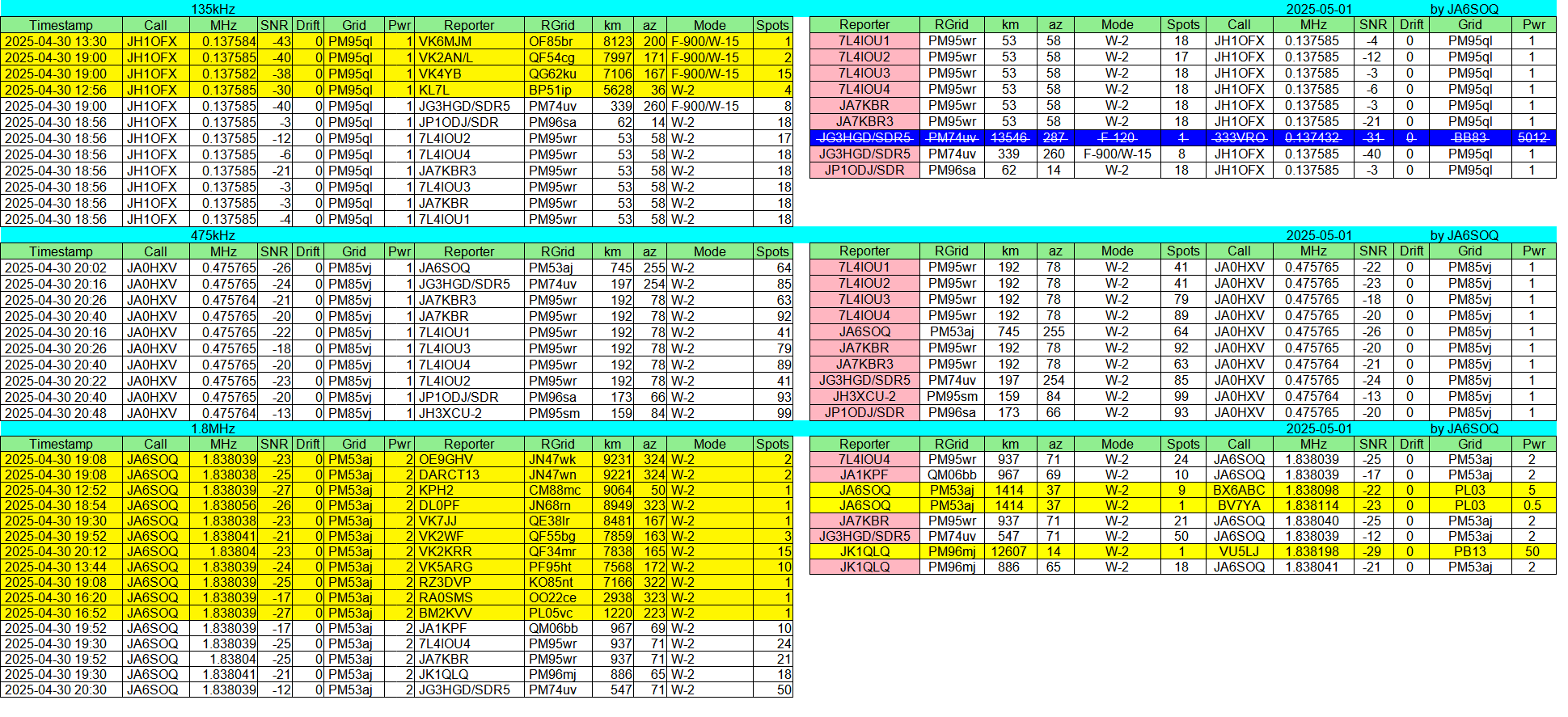

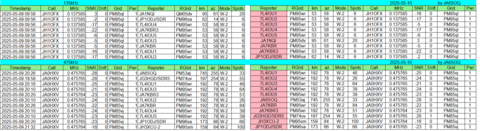

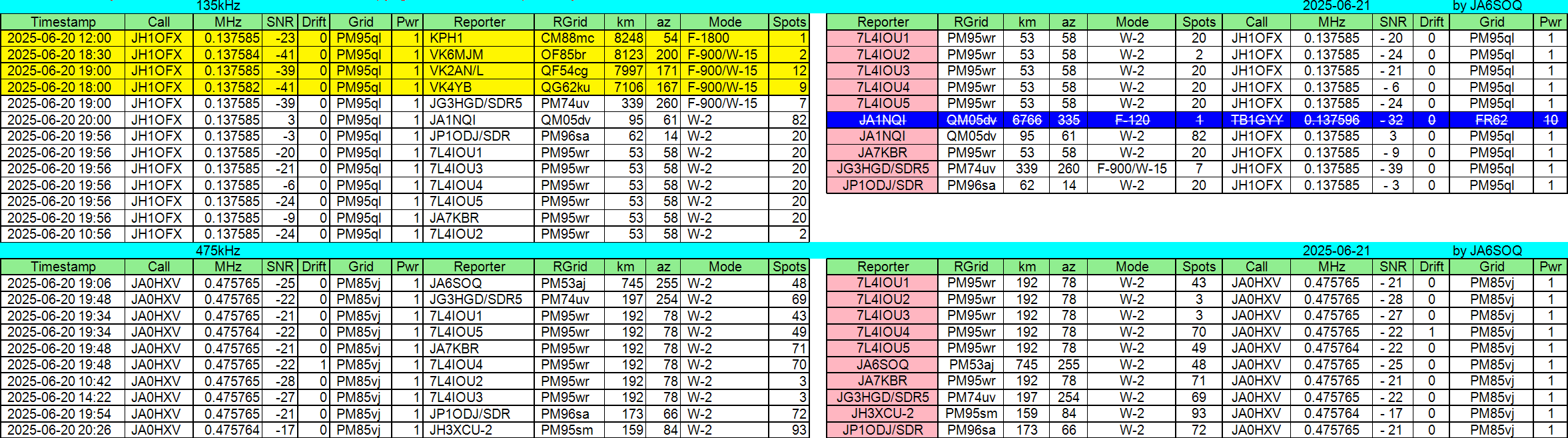

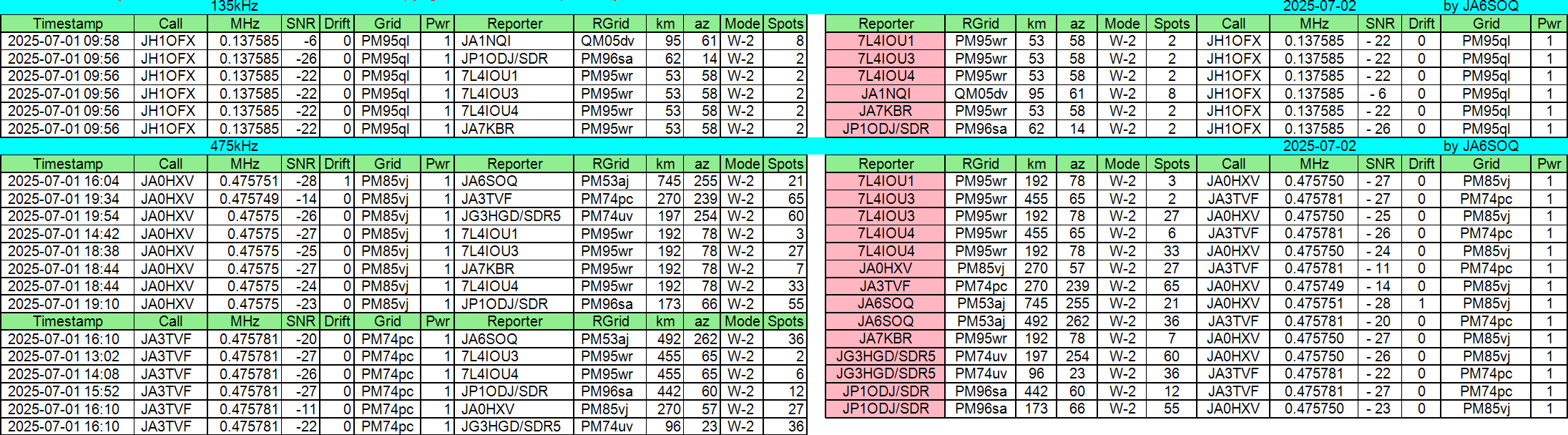

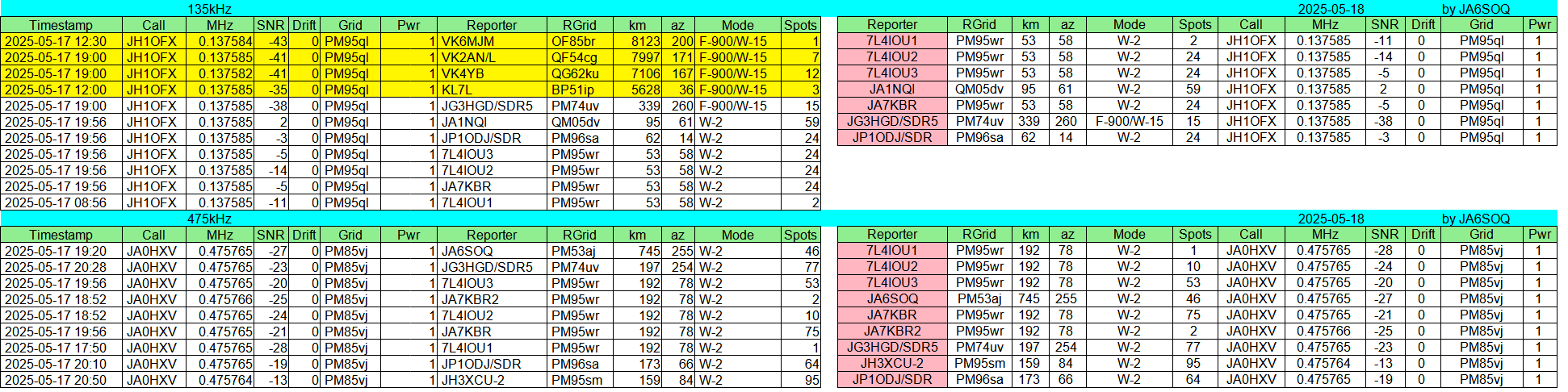

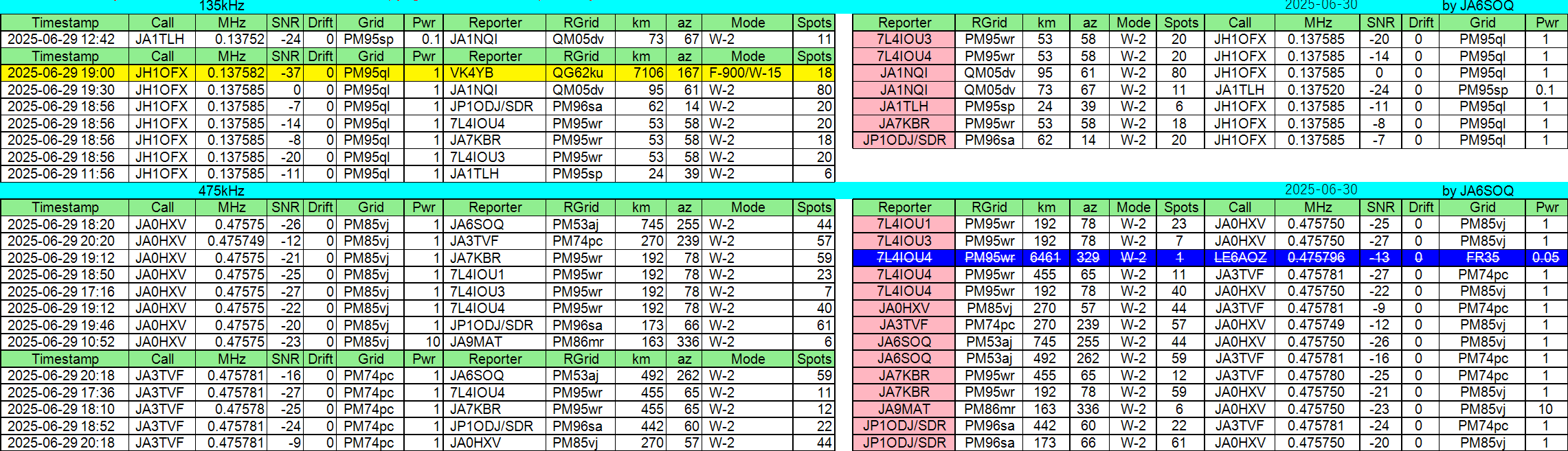

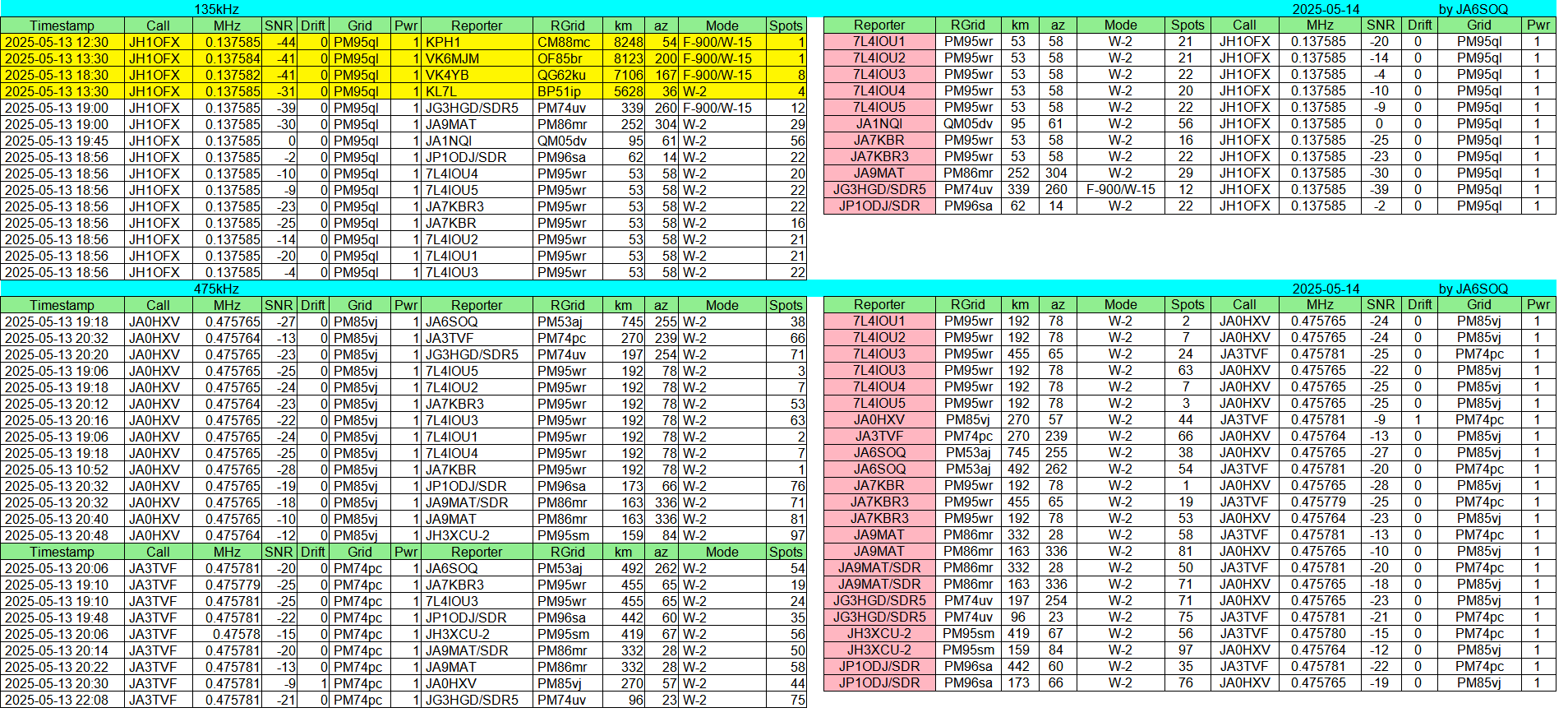

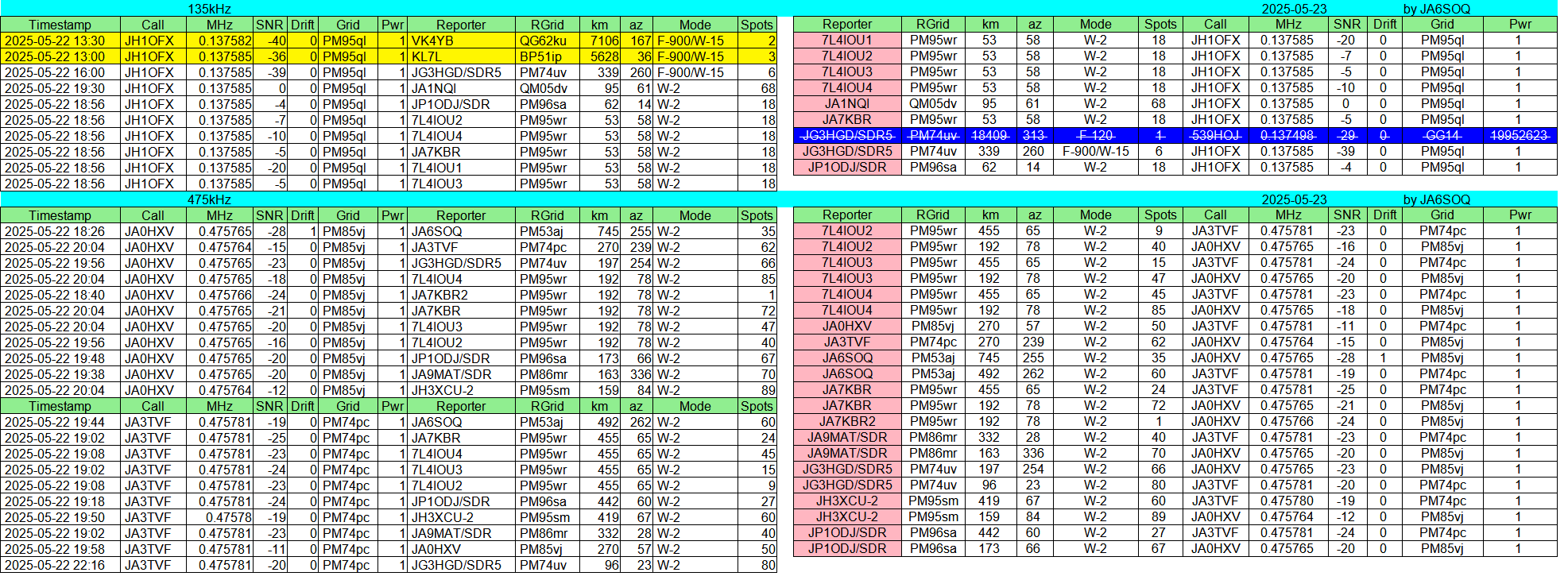

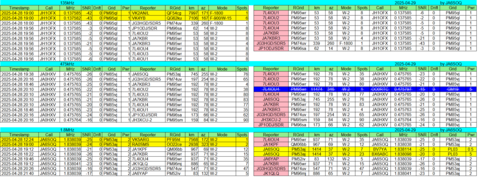

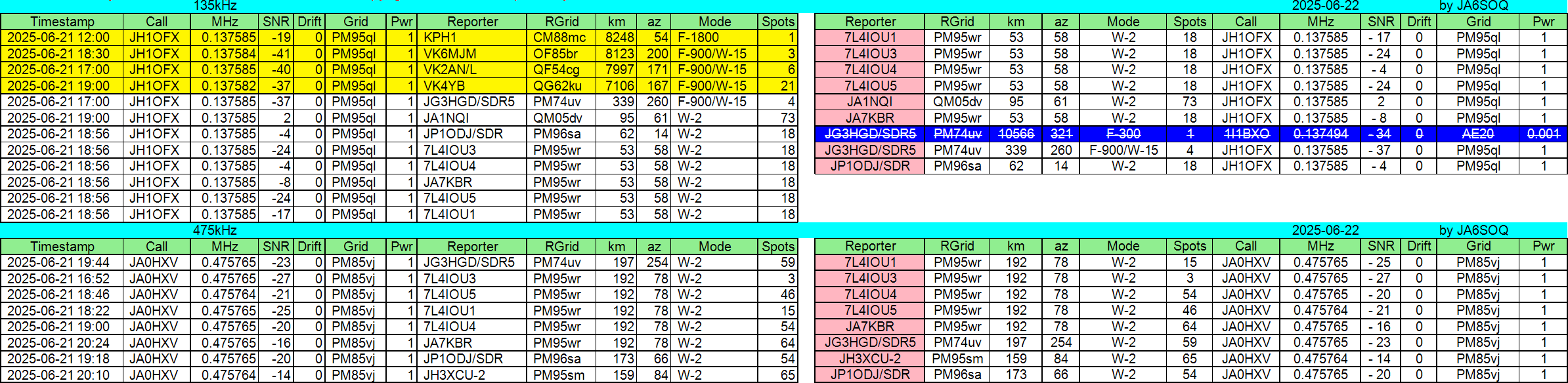

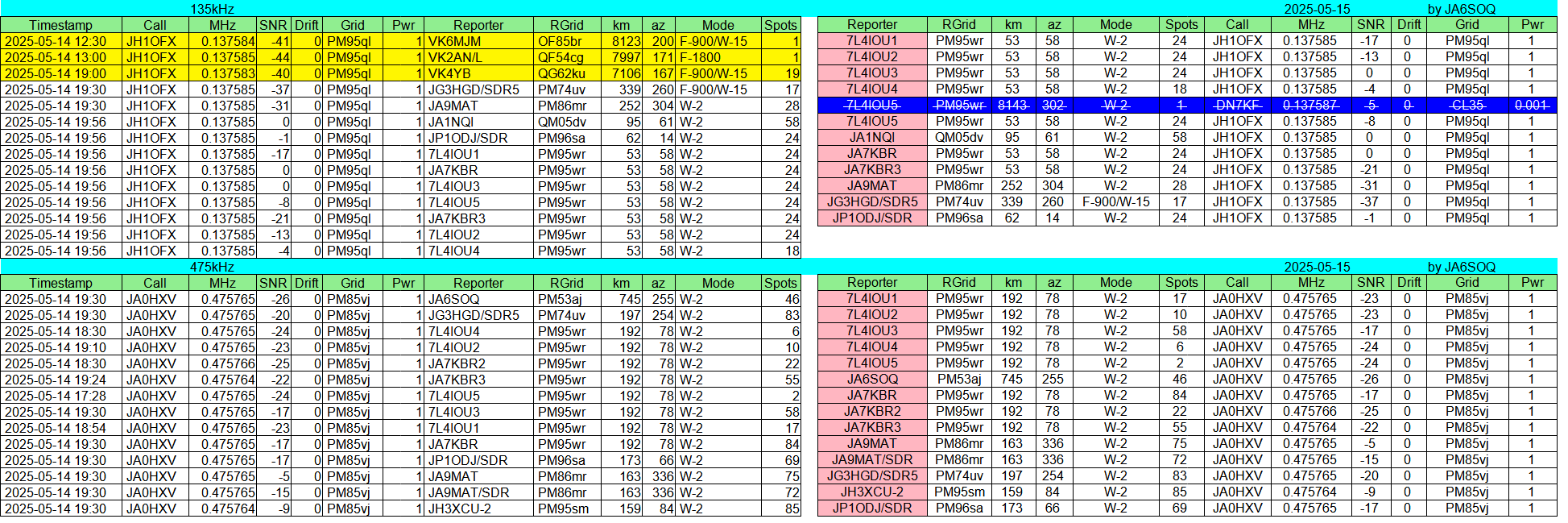

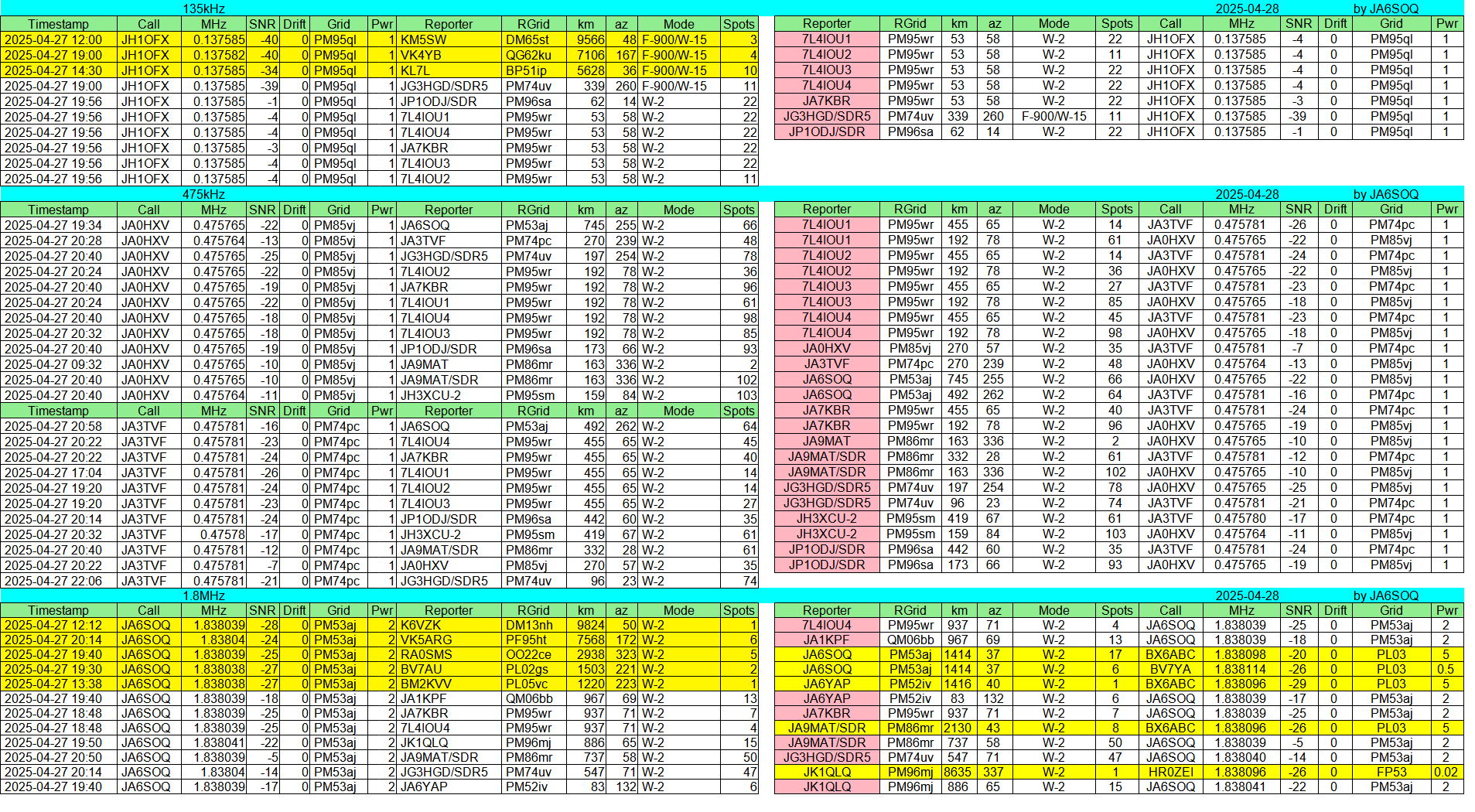

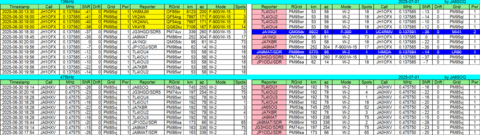

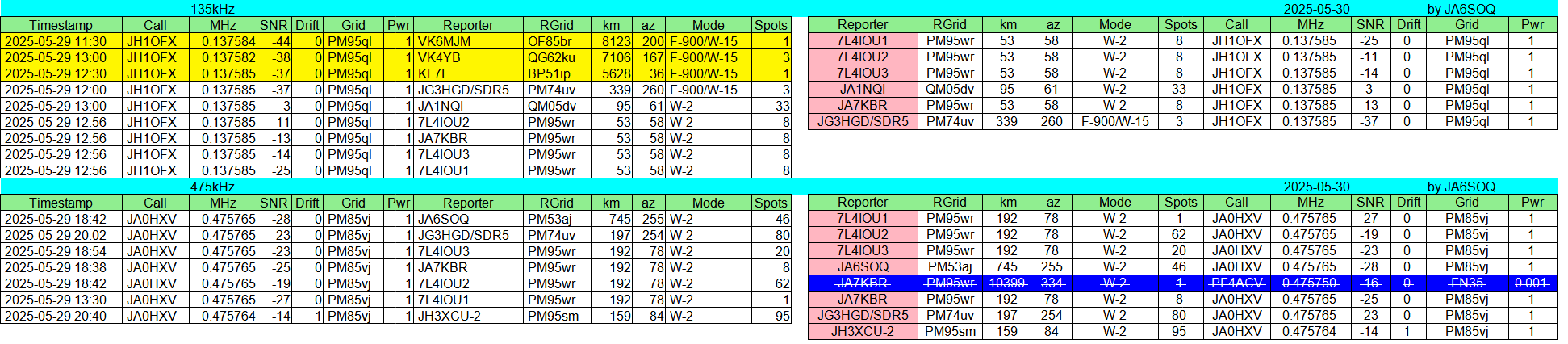

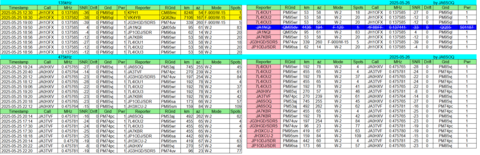

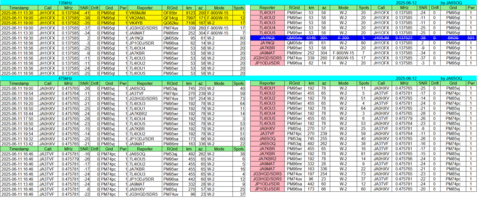

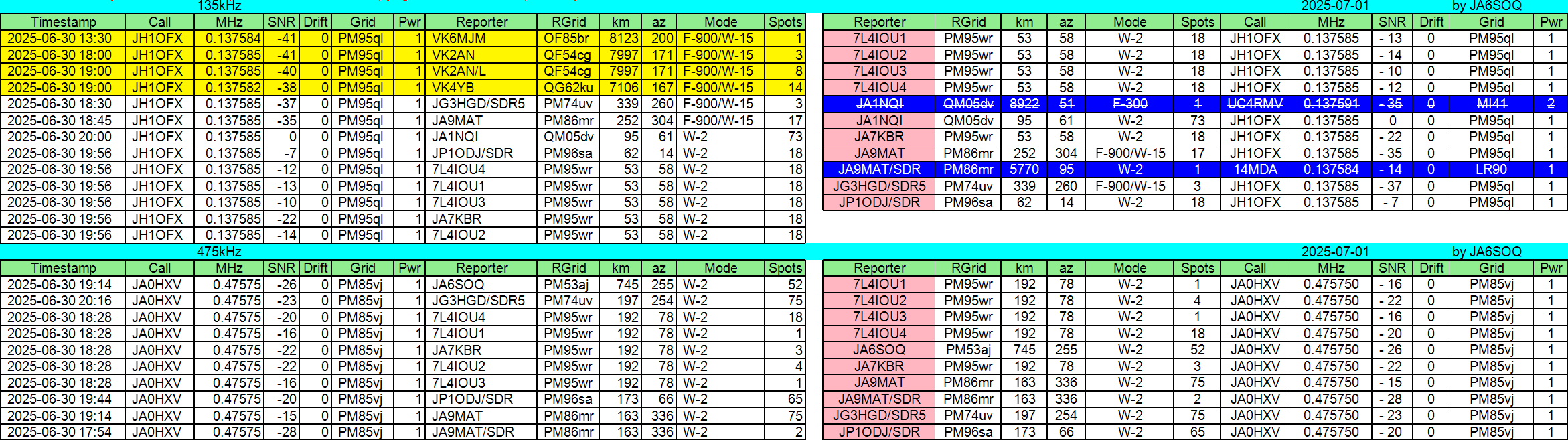

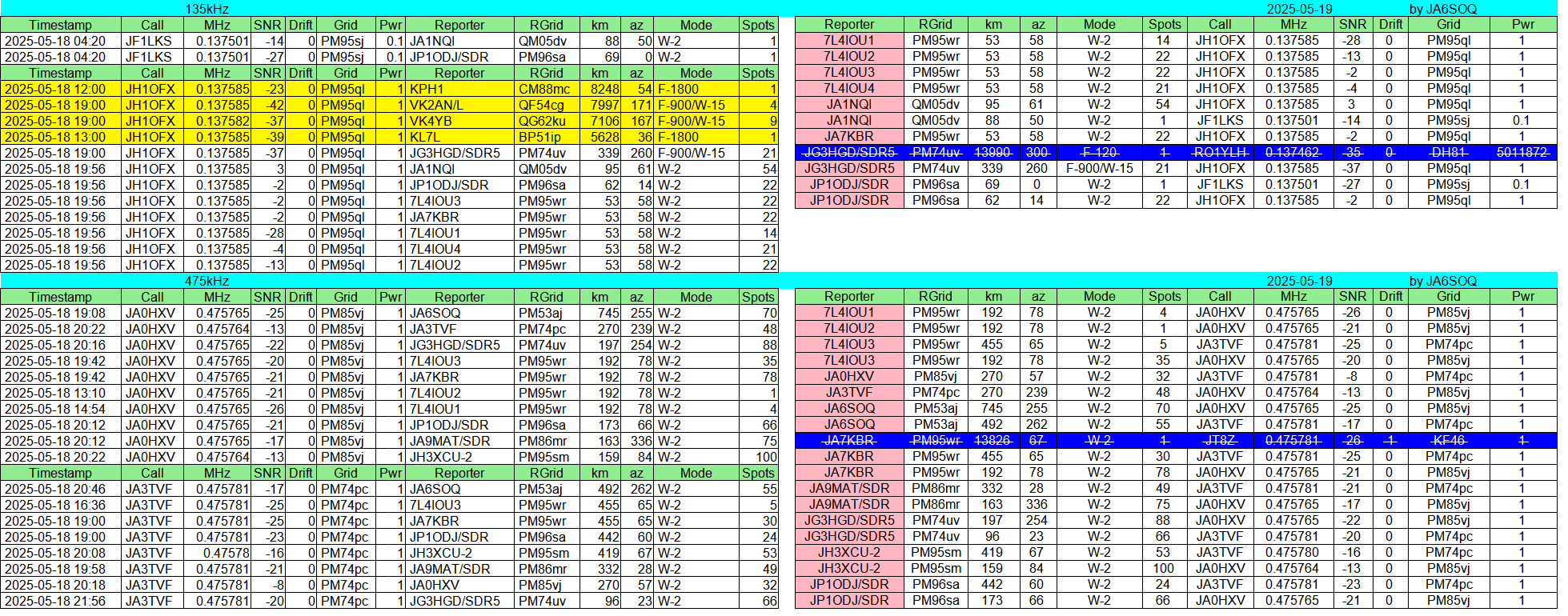

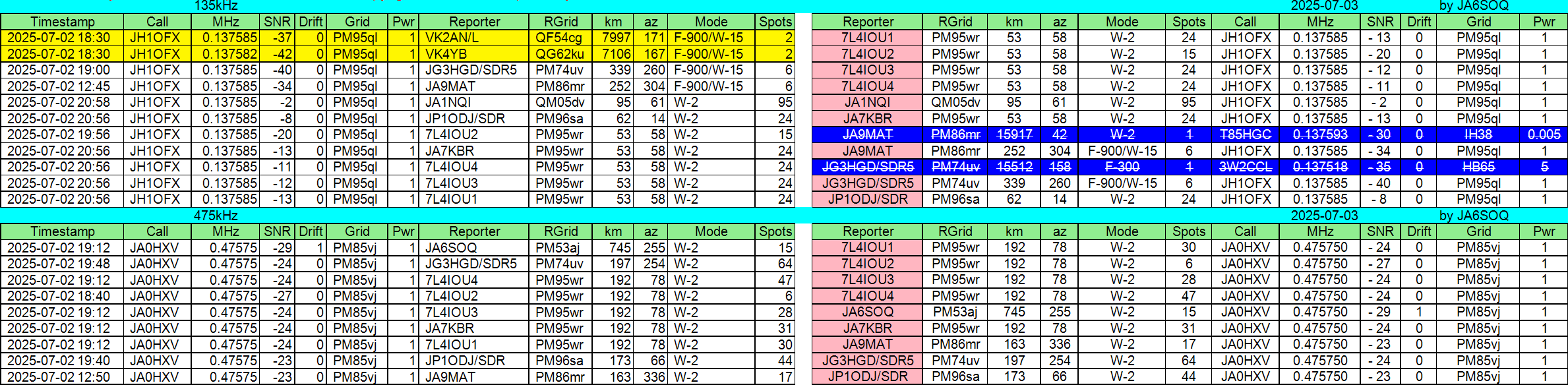

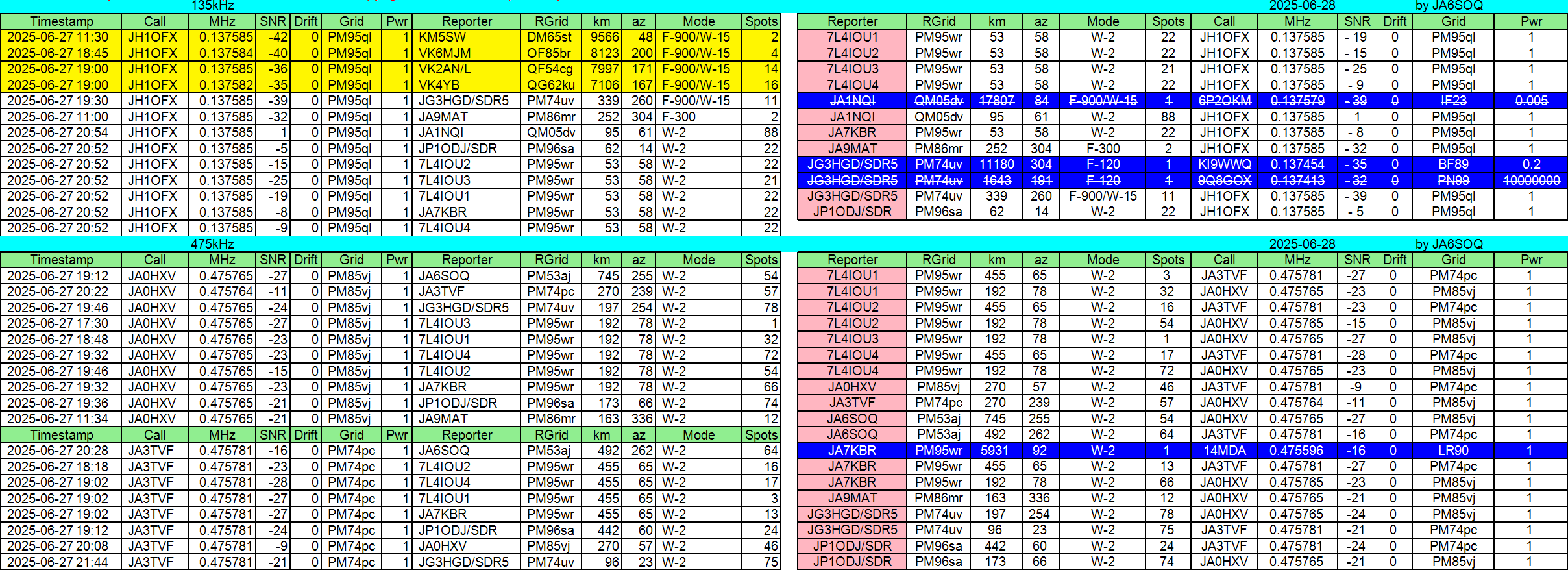

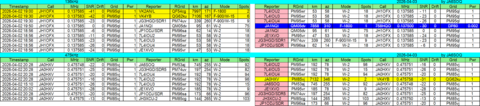

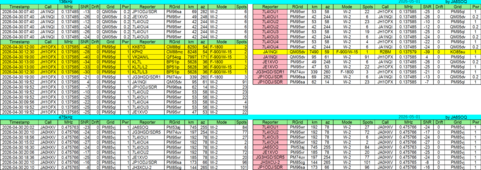

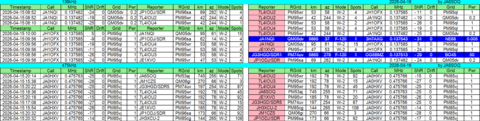

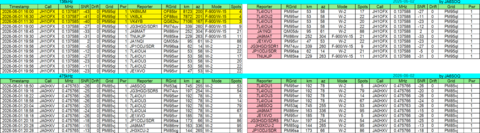

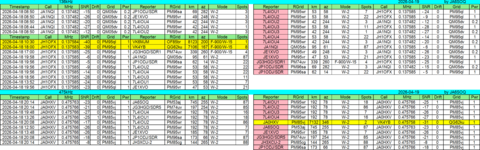

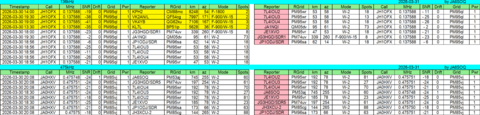

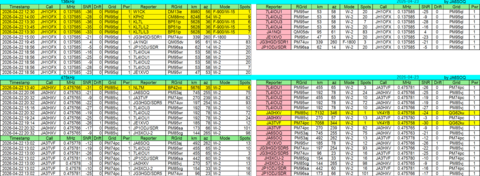

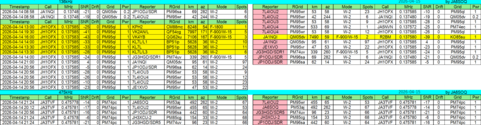

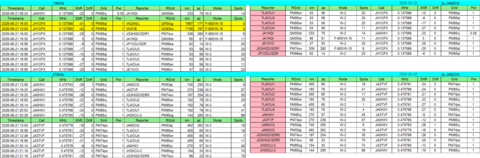

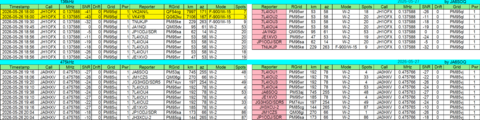

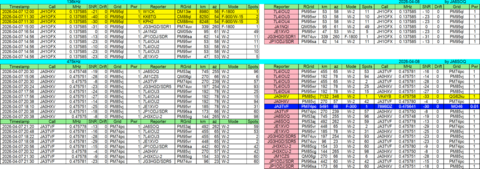

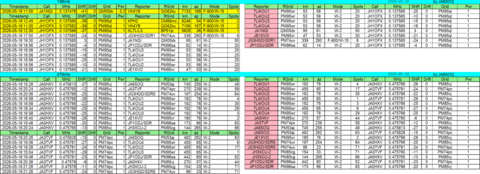

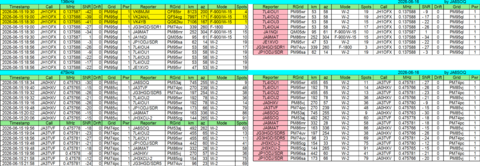

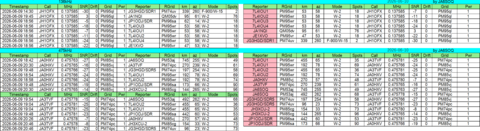

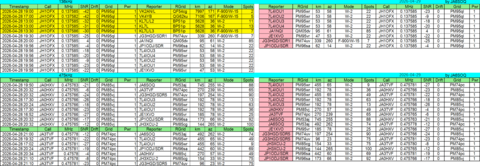

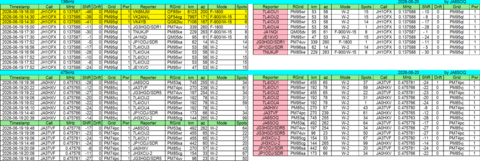

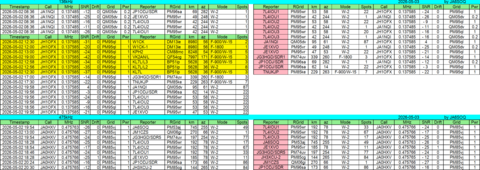

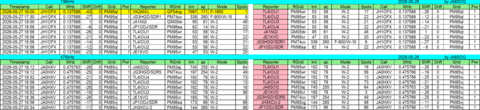

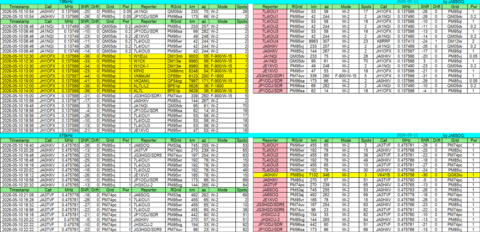

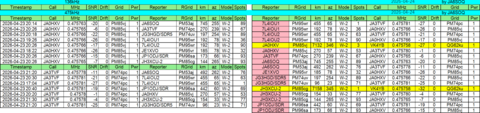

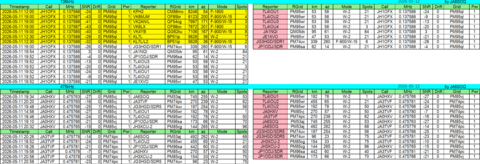

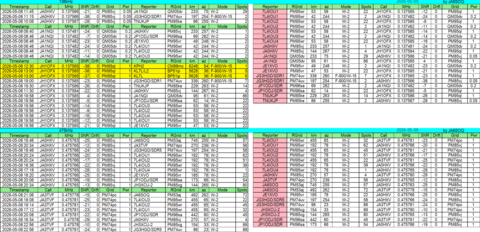

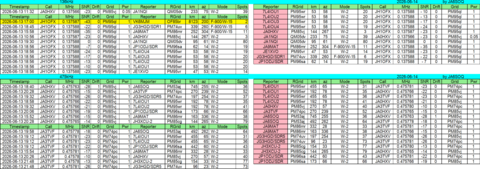

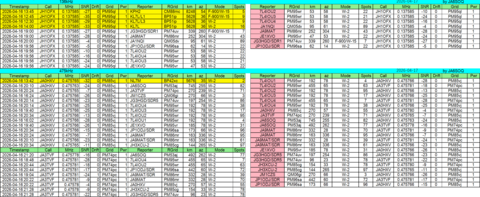

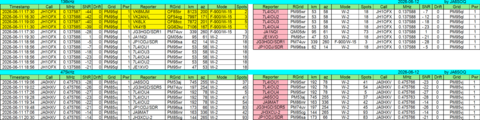

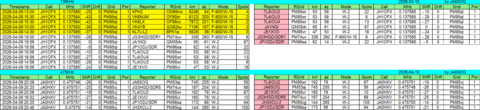

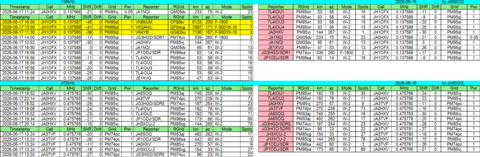

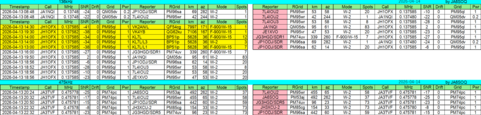

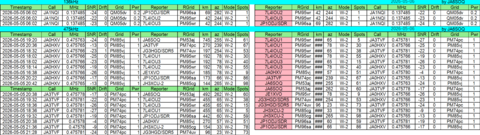

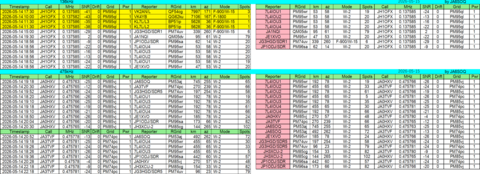

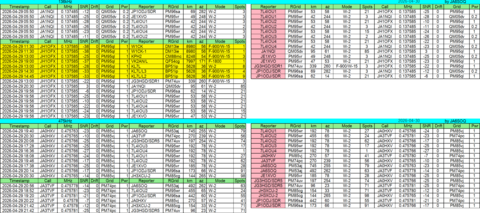

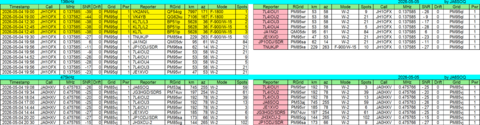

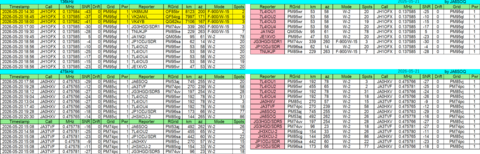

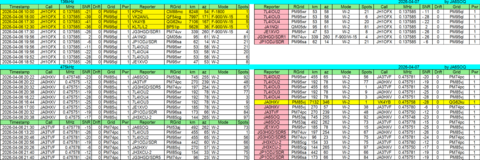

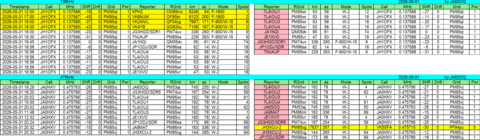

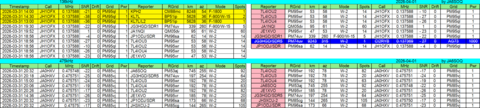

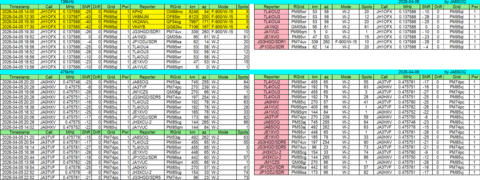

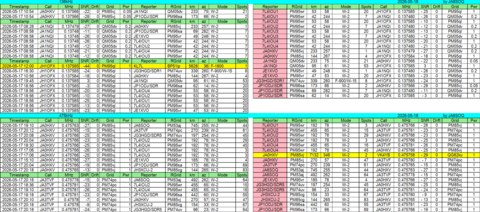

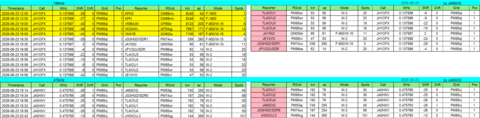

送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信8局でした。(総データ処理数123局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月25日の太陽黒点数:219///////
-------475kHz------
475kHz送信0局、受信0局でした。(総データ処理数1118局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月25日 WSPR他集計 - JA6SOQ
2024/04/25 (Thu) 07:13:35
おはようございます。
4月25日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信2局、受信7局でした。(総データ処理数177局)
1000km以上送信 国内1局(JA1RWI)
1000km以上受信 国内0局
/////※4月24日の太陽黒点数:257///////
-------475kHz------
475kHz送信0局、受信0局でした。(総データ処理数1163局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月24日 WSPR他集計 - JA6SOQ
2024/04/24 (Wed) 07:09:33
おはようございます。
4月24日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信2局、受信8局でした。(総データ処理数164局)
1000km以上送信 国内1局(JA1RWI)
1000km以上受信 国内0局
/////※4月23日の太陽黒点数:279///////最多数?
-------475kHz------
475kHz送信1局、受信4局でした。(総データ処理数1127局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月23日 WSPR他集計 - JA6SOQ
2024/04/23 (Tue) 07:05:38
おはようございます。
4月23日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信10局でした。(総データ処理数138局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月22日の太陽黒点数:270///////最多数?
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数1060局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月22日 WSPR他集計 - JA6SOQ
2024/04/22 (Mon) 07:16:43
おはようございます。
4月22日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信9局でした。(総データ処理数189局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月21日の太陽黒点数:222///////
-------475kHz------
475kHz送信1局、受信7局でした。(総データ処理数955局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月15日~21日 WSPR他集計 - JA6SOQ
2024/04/15 (Mon) 06:53:48
4月15日~21日 WSPR他集計です。
宇宙天気予報 黒点数グラフへは下記のURLからどうぞ
https://swc.nict.go.jp/trend/sunspot.html
皆さんへ
無線の記録(掲示板)をこの掲示板と同じ形で立ち上げました。下記のURLから入れます。
内容は過去から将来まで気になる事項をページごとに掲示板形式で入力できるようにしております。
ページはこれから増やして行きます。皆さんもページが増やせますのでよろしくお願いいたします。
(参考)このBBSの予備としても使えそうです。
https://musen-lfmf2.bbs.fc2.com/
4月21日 WSPR他集計 - JA6SOQ
2024/04/21 (Sun) 06:41:45
おはようございます。
4月21日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信7局でした。(総データ処理数179局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月20日の太陽黒点数:218///////
-------475kHz------
475kHz送信1局、受信4局でした。(総データ処理数1087局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月20日 WSPR他集計 - JA6SOQ
2024/04/20 (Sat) 06:20:10
おはようございます。
4月20日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信2局、受信7局でした。(総データ処理数179局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月19日の太陽黒点数:245/////黒点数急上昇//
-------475kHz------
475kHz送信1局、受信2局でした。(総データ処理数962局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月19日 WSPR他集計 - JA6SOQ
2024/04/19 (Fri) 06:56:23
おはようございます。
4月19日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信8局でした。(総データ処理数149局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月18日の太陽黒点数:218/////黒点数急上昇//
-------475kHz------
475kHz送信1局、受信3局でした。(総データ処理数1105局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月18日 WSPR他集計 - JA6SOQ
2024/04/18 (Thu) 06:46:40
81339-81263=76
おはようございます。
4月18日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信9局でした。(総データ処理数109局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月17日の太陽黒点数:202/////黒点数急上昇//
-------475kHz------
475kHz送信1局、受信5局でした。(総データ処理数1196局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月17日 WSPR他集計 - JA6SOQ
2024/04/17 (Wed) 06:44:50
おはようございます。
4月17日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信8局でした。(総データ処理数109局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月16日の太陽黒点数:182/////黒点数急上昇//
-------475kHz------
475kHz送信1局、受信5局でした。(総データ処理数1196局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
Re: 4月15日~21日 WSPR他集計 - JA6SOQ
2024/04/16 (Tue) 07:29:36
おはようございます。
4月16日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信11局でした。(総データ処理数191局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月15日の太陽黒点数:164/////黒点数急上昇//
-------475kHz------
475kHz送信1局、受信5局でした。(総データ処理数1370局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月15日 WSPR他集計 - JA6SOQ
2024/04/15 (Mon) 07:08:54
おはようございます。
4月15日WSPR他集計です。

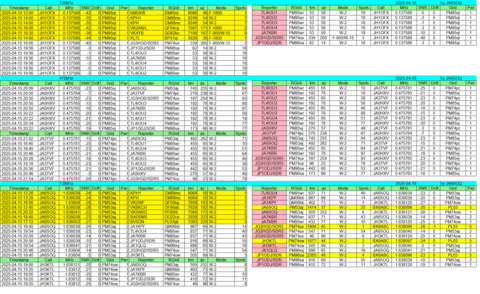

送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信9局でした。(総データ処理数209局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月14日の太陽黒点数:139/////黒点数上昇//
JA6SOQはANT整備のため送信不可となりました。整備完了は遅くなります。
ホイップアンテナの受信に専念します。
-------475kHz------
475kHz送信1局、受信5局でした。(総データ処理数1587局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月8日~14日 WSPR他集計 - JA6SOQ
2024/04/08 (Mon) 06:35:13
4月8日~14日 wspr他集計です。
宇宙天気予報 黒点数グラフへは下記のURLからどうぞ
https://swc.nict.go.jp/trend/sunspot.html
4月14日 WSPR他集計 - JA6SOQ
2024/04/14 (Sun) 06:20:56
おはようございます。
4月14日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信10局でした。(総データ処理数222局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月13日の太陽黒点数:118/////黒点数上昇//
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数1137局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月13日 WSPR他集計 - JA6SOQ
2024/04/13 (Sat) 07:23:15
おはようございます。
4月13日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信11局でした。(総データ処理数239局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月12日の太陽黒点数:80/////黒点数低迷//
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数1247局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月12日 WSPR他集計 - JA6SOQ
2024/04/12 (Fri) 07:11:55
おはようございます。
4月12日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信11局でした。(総データ処理数159局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月11日の太陽黒点数:89/////黒点数上昇//
-------475kHz------
475kHz送信1局、受信7局でした。(総データ処理数1231局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月11日 WSPR他集計 - JA6SOQ
2024/04/11 (Thu) 07:16:45
おはようございます。
4月11日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信10局でした。(総データ処理数383局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月10日の太陽黒点数:55/////黒点数低迷//
-------475kHz------
475kHz送信1局、受信7局でした。(総データ処理数1055局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月10日 WSPR他集計 - JA6SOQ
2024/04/10 (Wed) 06:45:29
おはようございます。
4月10日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信10局でした。(総データ処理数361局)
1000km以上送信 国内1局(JA1RWI)
1000km以上受信 国内0局
/////※4月9日の太陽黒点数:58/////黒点数低迷//
-------475kHz------
475kHz送信1局、受信7局でした。(総データ処理数1266局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月9日 WSPR他集計 - JA6SOQ
2024/04/09 (Tue) 06:33:29
おはようございます。
4月9日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信10局でした。(総データ処理数217局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月8日の太陽黒点数:76///////
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数1536局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
メインPCノイズ対策中 - JA6SOQ
2024/04/08 (Mon) 11:45:04
その後のPCノイズ対策について
①効果が見えてきました。
マザーボード交換と思いきや、古いPCですので、交換できたとしても、
再発が考えられるため。結局FT240‐#77コアにUSB延長ケーブルを
キャンセル巻きしました。
効果が少ない無線機(FT-991A)もありますがIC-7100は効果がありました。
4月8日 WSPR他集計 - JA6SOQ
2024/04/08 (Mon) 06:37:26
おはようございます。
4月8日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信10局でした。(総データ処理数220局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月7日の太陽黒点数:85/////黒点数低迷//
-------475kHz------
475kHz送信1局、受信5局でした。(総データ処理数1627局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
7MHzのWSPR - JA1TLH/杉原
2024/04/05 (Fri) 17:38:05
腰さん
受信して頂きありがとうございます。実は久し振りに半田コテを握って作った
QRP LabsのQDX(QRPデジタルTRX)が出来上がったので試験を兼ねWSPRを運用。
QDXは80/(60)/40/20mの4Band対応でkitを購入、IC類等のSMD部品は
予めアセンブルしてあり、C,Diと手巻きコアを半田付けするだけなので
至極楽でした。ただトロイダルコアがイイ加減でAL値がドエラク狂っており、
指定巻き数ではNGで、一々測定しました。
超小型なので移動用に最適かと思います。FT8なら5W程度でも結構飛びますね。
WSRPではVK,W6,CEあたり迄飛んでくれてます。
Re: 7MHzのWSPR - JA6SOQ
2024/04/07 (Sun) 06:48:07
杉原さん
おはようございます。
>ただ、このKitは全ての部品の半田付けが必要で、特にSMDのICが大変でした。
仰る通りですね。当局はお手上げです。
ルーペを使ってICをセロハンテープで固定してから半田処理を行いますが、ルーペが無いと無理でした。
目が悪くなってるので、難しいでした。もう行ってません。Hi
Re: 7MHzのWSPR - JA1TLH/杉原
2024/04/06 (Sat) 22:19:26
この手のTRX kitは過去に数種類作った事があり。以前、JA9MATさんとは、
お互い同様に作ったkit: “Softrock RXTX Ensemble”の数W出力でFT8 のQSOを40mで
した事が有りました。ただ、このKitは全ての部品の半田付けが必要で、特に
SMDのICが大変でした。RXの復調は同じくQSD方式で、その出力の
I,Q信号をPCのサウンドカードのL/Rに入力してPC側でソフトで処理でしたが、
QRP LabのQDXは、このIQ信号をIC/プログラムで処理し、更にアナデジ変換しUSB
I/Fするので、後はPC側のデジタルモード対応ソフトのWSJTX/JS8等で操作するだけで
随分と楽になりました。
Re: 7MHzのWSPR - JA6SOQ
2024/04/05 (Fri) 18:20:31
杉原さんへ
こんにちは
7MHzデコードさせて頂きました。136kHz以外ではお目にかかれないかと思ってびっくりしてレポート書きました。
QRPデジタルTRXのご案内もありがとうございます。VK、W6、CEなどDXも十分ですね。コアの巻き数の件も承知
しました。
自作は私にとってとても楽しい時間を過ごせます。これからもご指導よろしくお願いいたします。
4月1日~7日 WSPR他集計 - JA6SOQ
2024/04/01 (Mon) 07:07:50
皆さんへ
4月1日~7日 WSPR他集計です。
宇宙天気予報 黒点数グラフへは下記のURLからどうぞ
https://swc.nict.go.jp/trend/sunspot.html
4月7日 WSPR他集計 - JA6SOQ
2024/04/07 (Sun) 06:36:45
おはようございます。
4月7日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信11局でした。(総データ処理数231局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月6日の太陽黒点数:83/////黒点数上向き//
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数1320局)
1000km以上送信 国内0局
1000km以上受信 国内1局(VK5SFA→JH3XCU-2)
/////////////////////////////
メインPCのノイズ - JA6SOQ
2024/04/06 (Sat) 09:47:55
当局のメインPCのノイズの件です。
まだ、調査中ですが、症状悪化です。
メインPC電源オンでもノイズが出るようになりました✨
これ以上使えそうにありませんので、サブPCで運用しながら
マザーボード交換か新規購入となりそうです。
4月6日 WSPR他集計 - JA6SOQ
2024/04/06 (Sat) 07:17:07
おはようございます。
4月6日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信10局でした。(総データ処理数248局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月5日の太陽黒点数:81/////黒点数低迷//
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数1212局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月5日 WSPR他集計 - JA6SOQ
2024/04/05 (Fri) 07:46:10
おはようございます。
4月5日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信12局でした。(総データ処理数285局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月4日の太陽黒点数:49/////黒点数低迷//
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数1198局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
Re:7MHz-Wspr - JA9MAT
2024/04/04 (Thu) 08:49:57
腰 様、
おはようございます。
そうですか。原因がPCとなると大変ですね。
こちらも、以前に使っていたデスクトップのケミコンを十数個交換したことがあります。1000uFだったと思います。時々ブートしないという現象でしたが、ノイズも出ていたのかもしれません。ケミコンは殆どが膨れていました。購入後7~8年後だったと思います。
>当局では、PCノイズが475kHzに入ってきて受信が>不十分です。ミニホイップアンテナの最終調整を前>にPCノイズの解決となりました。しばらく時間が>かかりそうです。
Re:7MHz-Wspr - JA6SOQ
2024/04/04 (Thu) 07:56:53
小町様 おはようございます。
>カーボンロッドの直接給電アンテナの実験でした。7m長しかありませんので、7MHzはチューナーで合わせています。
大雨や落雷対応のときアンテナを下して電波が出せないときなどにいいですね。
>昨晩の136/475の受信にはこれを直結してみました。JA9MAT/SDRがそれです。JA9MATのミニホイップと比べると最大で-5dBくらいでした。それなりに受かっていますので、フィルターやアンプ等は入れないでおこうと考えております。
そうですね。承知しました。
>PFUの後に入れていたCMC(コモンモード・チョーク)を外してからは、少し良くなったような気が致します。あまり余計なものは無い方が良いのかもしれません。Hi.
こちらも参考にさせてもらいます。
今回ミニホイップアンテナの実験を終えて、4個作成しましたミニホイップアンテナの内、2個を鉄塔と単独ポールに振り分けしようと思って作業しておりましたが、
天候不順で中止しておりました。
当局では、PCノイズが475kHzに入ってきて受信が不十分です。ミニホイップアンテナの最終調整を前にPCノイズの解決となりました。しばらく時間がかかりそうです。
ご投稿ありがとうございました。
Re;7MHz-Wspr - JA9MAT
2024/04/04 (Thu) 07:27:33
腰 様、
おはようございます。いつもありがとうございます。また、FBなレポートを頂きありがとうございました。
カーボンロッドの直接給電アンテナの実験でした。7m長しかありませんので、7MHzはチューナーで合わせています。
昨晩の136/475の受信にはこれを直結してみました。JA9MAT/SDRがそれです。JA9MATのミニホイップと比べると最大で-5dBくらいでした。それなりに受かっていますので、フィルターやアンプ等は入れないでおこうと考えております。
こちらのミニホイップ(二作目)は室内でBCL用にしました。共振回路を追加しようと考えましたが、逆にノイズレベルが上がるのではと思い頓挫しています。
PFUの後に入れていたCMC(コモンモード・チョーク)を外してからは、少し良くなったような気が致します。あまり余計なものは無い方が良いのかもしれません。Hi.
腰さんの2mHでも実用になるのであれば、こちらも庭先に出してみたいと思います。ケーブルの引き込みが大変ですが...Hi
4月4日 WSPR他集計 - JA6SOQ
2024/04/04 (Thu) 06:52:23
おはようございます。
4月4日WSPR他集計です。

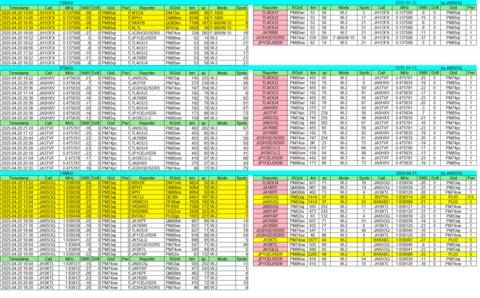

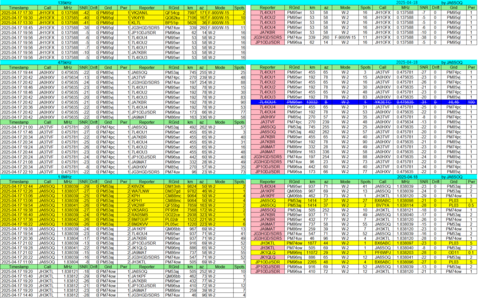

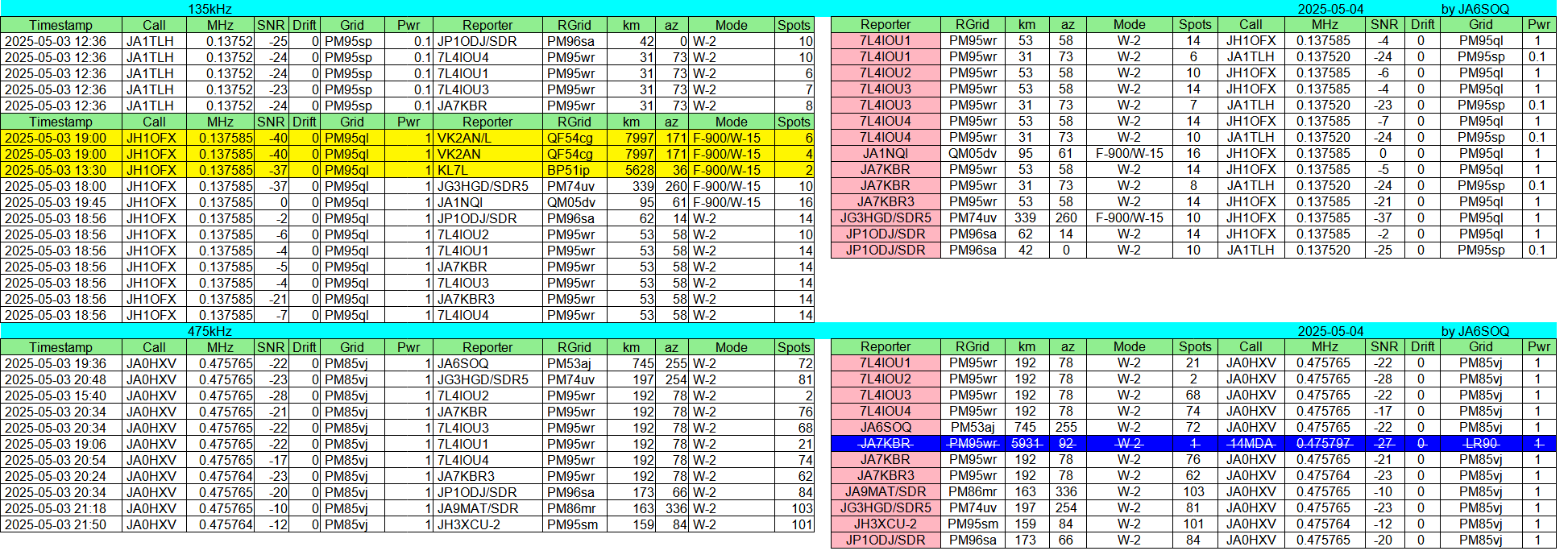

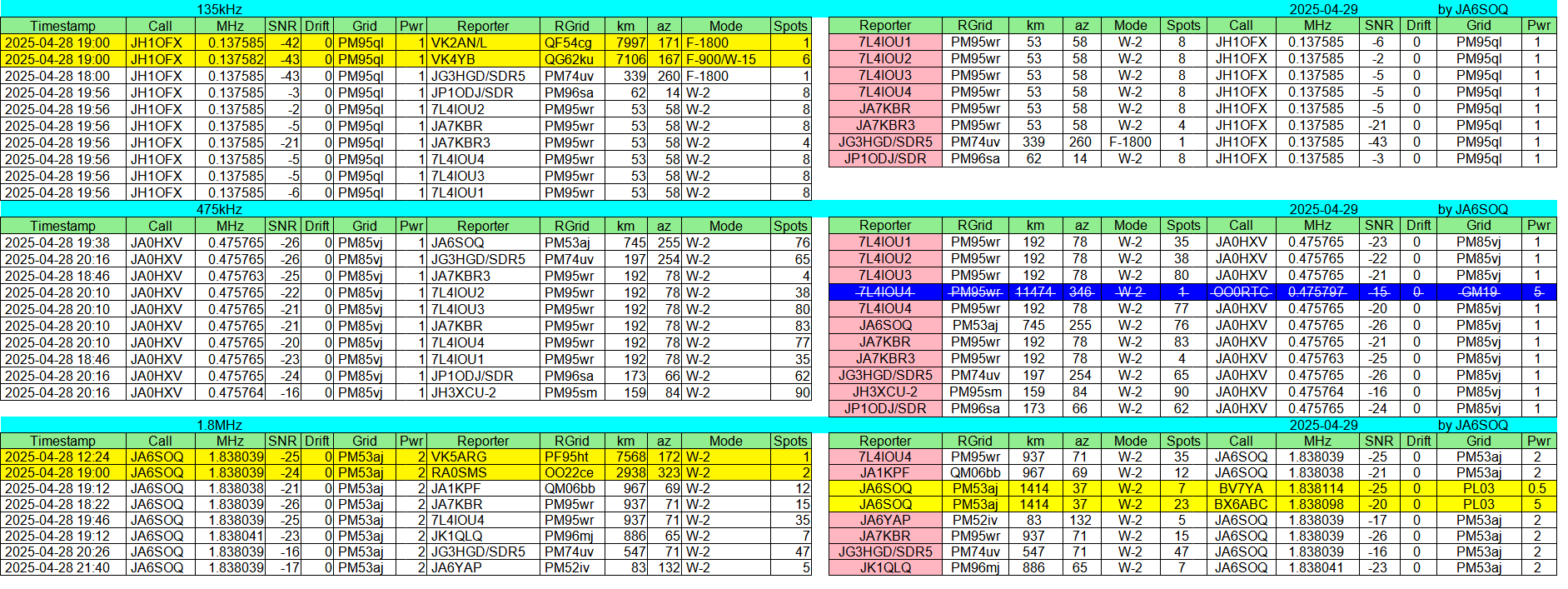

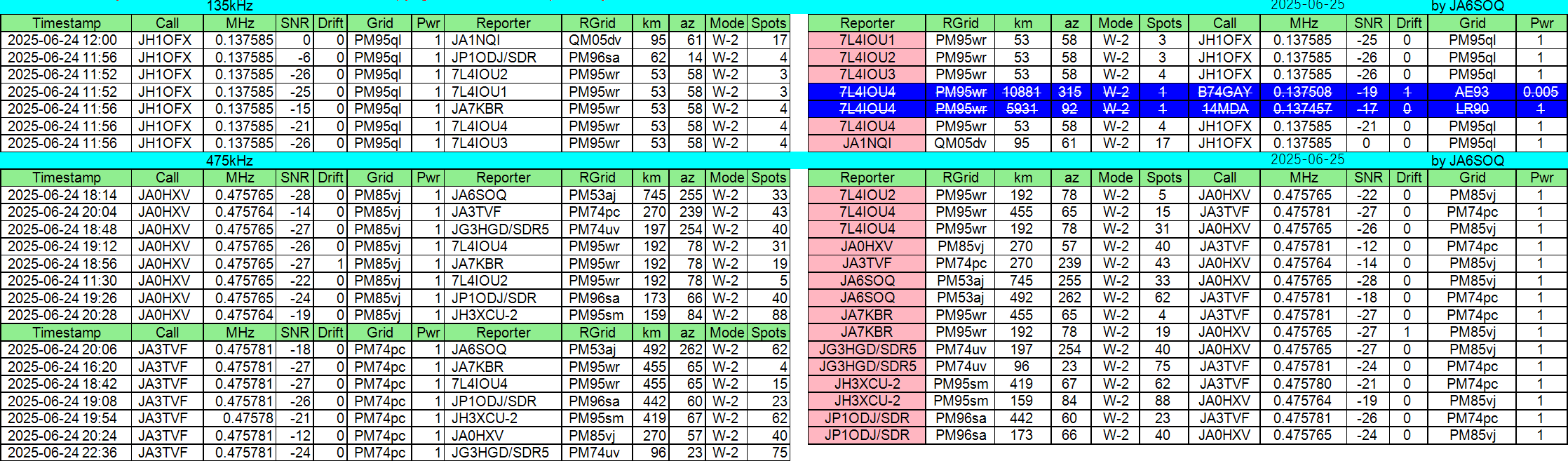

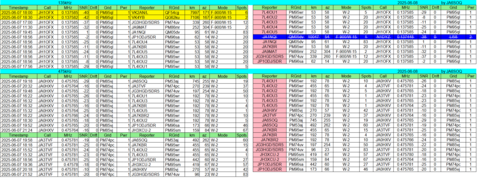

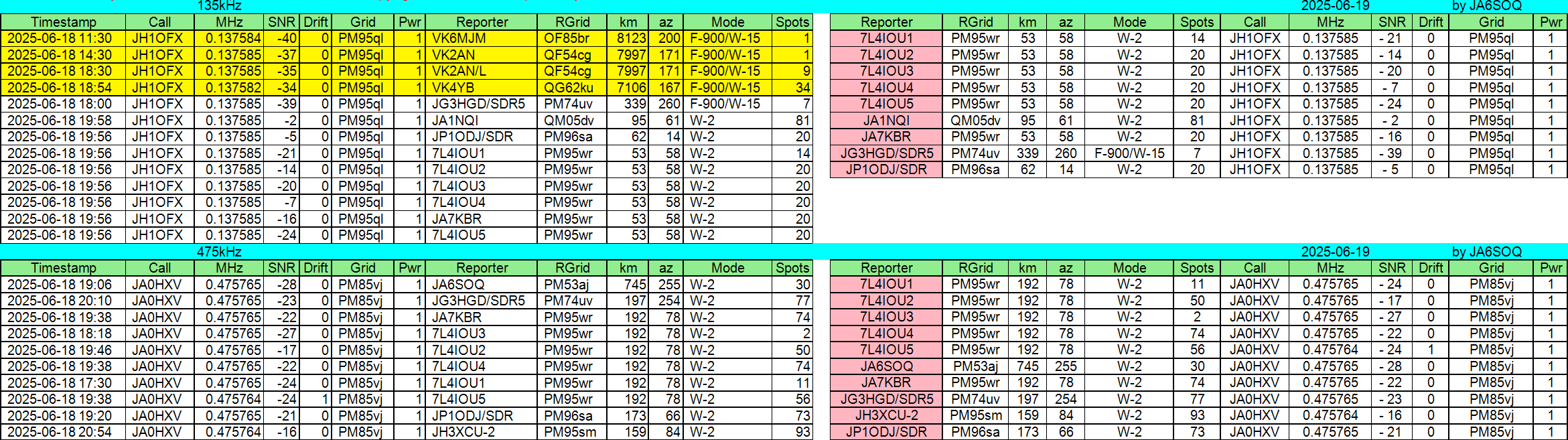

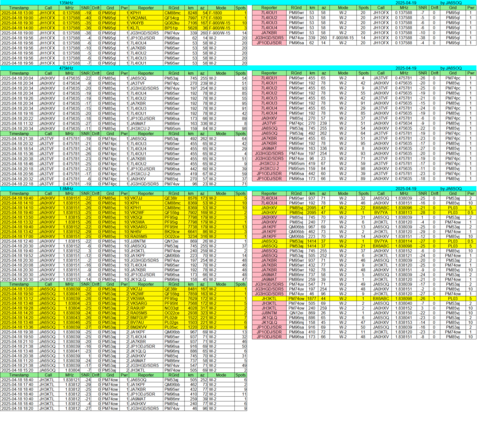

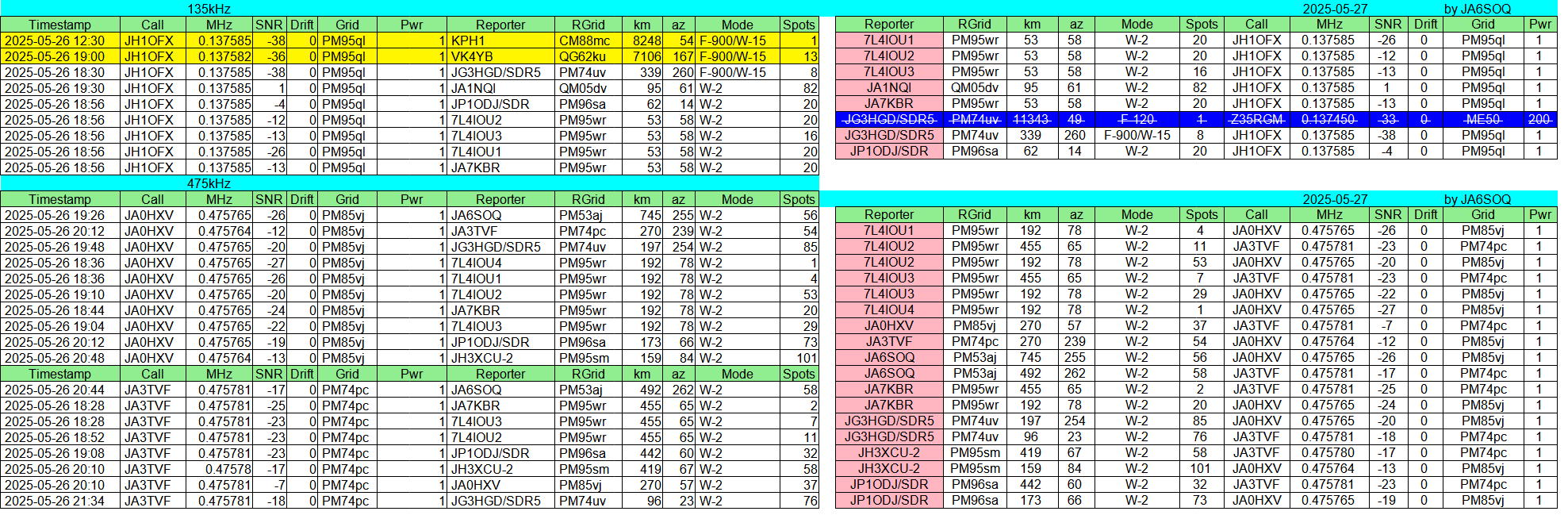

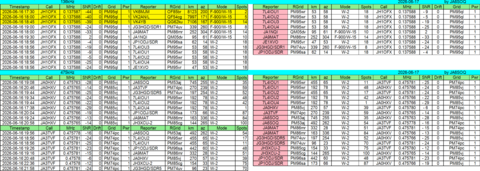

送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信9局でした。(総データ処理数222局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月3日の太陽黒点数:46/////黒点数低迷//
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数1339局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
7MHz-Wspr & PCノイズ - JA6SOQ
2024/04/03 (Wed) 18:17:41
JA1TLHさん、JA9MATさん
こんにちは
今日は7MHz-Wsprを受信していましたところJA1TLHさん、JA9MATさんの信号を受信しました。
受信アンテナは自作ミニホイップアンテナh=2mです。
メインPCのUSB経由にて、強力ノイズが1週間前から発生するようになりましたので、今日は調整のためサブPCで受信してみました。
メインPCは古くマザーボードや電源を交換するなど分解組み立てを数回しております。そろそろ交換時期のようです。
受信のご報告でした。
追記:4/4 7時 メインPCのノイズの症状ですが、特に745kHzの受信時に発生します。別の受信機の同じバンドまでノイズの影響があります。
ノイズ発生周波数はwsprで言いますと、1,500~1700Hzに多くとどまります。時間帯によっては、このノイズ群が2,000Hz帯を独占していて
画面ウォーターホールが真っ赤になる程です。時間の経過と共に1600Hzを中心に蛇行して居座ってます。この症状は特定のPCに無線機のUSB
を接続して475kHzにすると入感します。対策として以前海外から購入しましたUSBノイズキャンセラーを介すると効果があります。
症状が出たPCは使わないようにしたいのですが、古いですがメインPCなので再度マザーボードを購入交換で解決すればいいのですが。
4月3日 WSPR他集計 - JA6SOQ
2024/04/03 (Wed) 06:52:18
おはようございます。
4月3日WSPR他集計です。

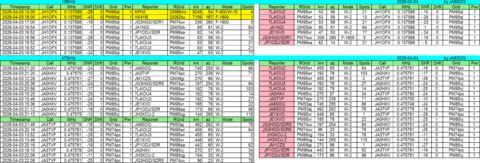

送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信11局でした。(総データ処理数222局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月2日の太陽黒点数:45/////黒点低下中です。
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数1339局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月2日 WSPR他集計 - JA6SOQ
2024/04/02 (Tue) 07:00:34
おはようございます。
4月2日WSPR他集計です。

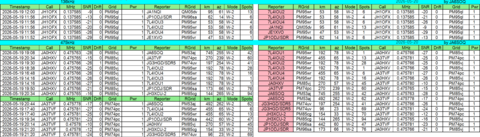

送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信12局でした。(総データ処理数268局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※4月1日の太陽黒点数:30/////黒点数下がりました。
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数1727局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
4月1日 WSPR他集計 - JA6SOQ
2024/04/01 (Mon) 07:09:47
おはようございます。
4月1日WSPR他集計です。

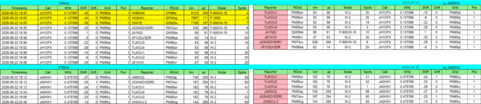

送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信10局でした。(総データ処理数213局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月31日の太陽黒点数:64/////
-------475kHz------
475kHz送信1局、受信4局でした。(総データ処理数1938局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
黒点数/DX受信 - JA6SOQ 黒点サイト URL
2024/03/02 (Sat) 07:30:01
黒点数と国内DX受信の表です。
1月28日~2月29日までの集計です。
JA1NQI局 21
JA1PKG局 4
JA6SOQ局 1
Re: 黒点数/DX受信 - JA6SOQ
2024/04/01 (Mon) 07:21:30
太陽黒点数と受信局の集計です。
集計画像をアップします。
太陽黒点数の値は、数日前まで遡り修正されておりますので、元データーとは誤差が生じることがあります。
https://swc.nict.go.jp/trend/sunspot.html
3月1日~31日分の集計結果です。
JA1NQI局デコード16(KL7L-5 R2BM-6 DL7NN-4 VK6MJM-1)
JA1PKG局デコード5(R2BM-3 DL7NN-2)
Re: 黒点数/DX受信 - JA6SOQ
2024/03/22 (Fri) 07:31:27
太陽黒点数と受信局の集計です。
集計画像をアップします。
3月22日(21日分)DX受信局→追加修正しました。
太陽黒点数の値は、数日前まで遡り修正されておりますので、元データーとは誤差が生じることがあります。
https://swc.nict.go.jp/trend/sunspot.html
ここまでの集計です。太陽黒点数は21日報告で173まで急上昇しています。
JA1NQI局デコード(KL7L R2BM DL7NN)
JA1PKG局デコード(R2BM DL7NN)
Re: 黒点数/DX受信 - JA6SOQ
2024/03/15 (Fri) 07:25:33
太陽黒点数と受信局の集計です。
集計画像をアップします。
3月15日(14日分)DX受信局→追加修正しました。
太陽黒点数の値は、数日前まで遡り修正されておりますので、元データーとは誤差が生じることがあります。
https://swc.nict.go.jp/trend/sunspot.html
ここまでの集計です。太陽黒点数は100を切ってますが、DXをデコードされています。
JA1NQI局デコード(KL7L R2BM DL7NN)
JA1PKG局デコード(R2BM DL7NN)
Re: 黒点数/DX受信 - JA6SOQ
2024/03/10 (Sun) 11:42:02
太陽黒点数と受信局の集計は3月に入りました。
画像をアップします。
3月10日(9日分)DX受信局→追加修正しました。
太陽黒点数の値は、数日前まで遡り修正されておりますので、元データーとは誤差が生じることがあります。
https://swc.nict.go.jp/trend/sunspot.html
3月22日~31日 WSPR他集計 - JA6SOQ
2024/03/22 (Fri) 07:05:29
皆さんへ
3月22日~31日 WSPR他集計です。
宇宙天気予報 黒点数グラフへは下記のURLからどうぞ
https://swc.nict.go.jp/trend/sunspot.html
お知らせ 3/25より
集計画像内の太陽黒点数:***の表示は取りやめました。
3月31日 WSPR他集計 - JA6SOQ
2024/03/31 (Sun) 07:13:31
おはようございます。
3月31日WSPR他集計です。

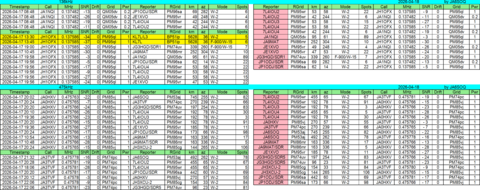

送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信11局でした。(総データ処理数170局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月30日の太陽黒点数:48/////
-------475kHz------
475kHz送信1局、受信4局でした。(総データ処理数1843局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
3月30日 WSPR他集計 - JA6SOQ
2024/03/30 (Sat) 06:48:19
おはようございます。
3月30日WSPR他集計です。

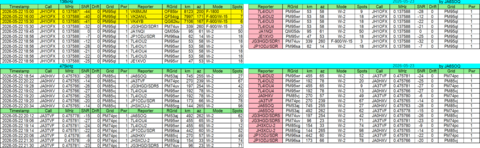

送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信2局、受信11局でした。(総データ処理数201局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月29日の太陽黒点数:81/////
-------475kHz------
475kHz送信1局、受信4局でした。(総データ処理数1824局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
3月29日 WSPR他集計 - JA6SOQ
2024/03/29 (Fri) 07:11:27
おはようございます。
3月29日WSPR他集計です。

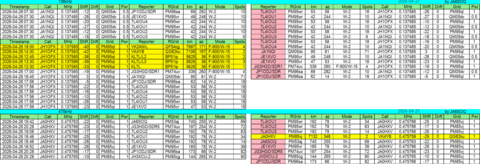

送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信2局、受信10局でした。(総データ処理数222局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月28日の太陽黒点数:100/////
-------475kHz------
475kHz送信1局、受信4局でした。(総データ処理数1325局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
3月28日 WSPR他集計 - JA6SOQ
2024/03/28 (Thu) 06:54:39
おはようございます。
3月28日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信13局でした。(総データ処理数222局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月27日の太陽黒点数:117/////
-------475kHz------
475kHz送信1局、受信5局でした。(総データ処理数1325局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
3月27日 WSPR他集計 - JA6SOQ
2024/03/27 (Wed) 06:37:31
おはようございます。
3月27日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信2局、受信10局でした。(総データ処理数284局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月26日の太陽黒点数:144/////
-------475kHz------
475kHz送信1局、受信5局でした。(総データ処理数1325局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
3月26日 WSPR他集計 - JA6SOQ
2024/03/26 (Tue) 06:41:54
おはようございます。
3月26日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信11局でした。(総データ処理数308局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月25日の太陽黒点数:168/////
-------475kHz------
475kHz送信1局、受信5局でした。(総データ処理数1284局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
3月25日 WSPR他集計 - JA6SOQ
2024/03/25 (Mon) 06:50:39
おはようございます。
3月25日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信12局でした。(総データ処理数198局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月24日の黒点数:165/////
集計画像内の太陽黒点数:***の表示は取りやめました。
-------475kHz------
475kHz送信1局、受信5局でした。(総データ処理数1708局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
3月24日 WSPR他集計 - JA6SOQ
2024/03/24 (Sun) 07:25:21
おはようございます。
3月24日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信12局でした。(総データ処理数198局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月23日の黒点数:160/////
-------475kHz------
475kHz送信1局、受信5局でした。(総データ処理数1708局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
3月23日 WSPR他集計 - JA6SOQ
2024/03/23 (Sat) 06:46:16
おはようございます。
3月23日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信10局でした。(総データ処理数294局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内1局(R2BM→JA1NQI)
/////※3月22日の黒点数:160/////
-------475kHz------
475kHz送信1局、受信5局でした。(総データ処理数1984局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
3月22日 WSPR他集計 - JA6SOQ
2024/03/22 (Fri) 07:18:56
79258-79128=130
3月22日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信10局でした。(総データ処理数294局)
1000km以上送信 国内3局(JA1RWI/JA6SOQ/JH1OFX)
1000km以上受信 国内0局
/////※3月21日の黒点数:169/////
-------475kHz------
475kHz送信0局、受信0局でした。(総データ処理数1984局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
3月15日~21日 WSPR他集計 - JA6SOQ
2024/03/15 (Fri) 07:05:36
おはようございます。
3月15日~21日 WSPR他集計です。
宇宙天気予報 黒点数グラフへは下記のURLからどうぞ
https://swc.nict.go.jp/trend/sunspot.html
3月21日 WSPR他集計 - JA6SOQ
2024/03/21 (Thu) 07:05:01
おはようございます。
3月21日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信10局でした。(総データ処理数182局)
1000km以上送信 国内2局(JA1RWI/JA6SOQ/JH1OFX)
1000km以上受信 国内1局(KL7L→JA1NQI)
/////※3月20日の黒点数:130/////
-------475kHz------
475kHz送信1局、受信4局でした。(総データ処理数1925局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////大気不安定な一日でした。
3月20日 WSPR他集計 - JA6SOQ
2024/03/20 (Wed) 07:02:18
おはようございます。
3月20日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信12局でした。(総データ処理数208局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月19日の黒点数:136/////
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数2058局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
3月19日 WSPR他集計 - JA6SOQ
2024/03/19 (Tue) 07:08:57
おはようございます。
3月19日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信12局でした。(総データ処理数223局)
1000km以上送信 国内3局(JA1RWI/JA6SOQ/JH1OFX)
1000km以上受信 国内1局(R2BM→JA1NQI)
/////※3月18日の黒点数:121///// 黒点数が急増しました。
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数2151局)
1000km以上送信 国内0局
1000km以上受信 国内2局(KL7L→JA9MAT/JH3XCU-300)
/////////////////////////////
3月18日 WSPR他集計 - JA6SOQ
2024/03/18 (Mon) 07:31:20
おはようございます。
3月18日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信13局でした。(総データ処理数276局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月17日の黒点数:84/////
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数2180局)
1000km以上送信 国内0局
1000km以上受信 国内1局(KL7L→JA9MAT)
/////////////////////////////
3月17日 WSPR他集計 - JA6SOQ
2024/03/17 (Sun) 07:27:38
おはようございます。
3月17日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信13局でした。(総データ処理数284局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内1局(VK6MJM→JA1NQI)
/////※3月16日の黒点数:60/////
-------475kHz------
475kHz送信1局、受信4局でした。(総データ処理数2401局)
1000km以上送信 国内0局
1000km以上受信 国内2局(KL7L→JA9MAT/JH3XCU-300)
/////////////////////////////
3月16日 WSPR他集計 - JA6SOQ
2024/03/16 (Sat) 06:34:13
おはようございます。
3月16日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信13局でした。(総データ処理数222局)
1000km以上送信 国内3局(JA1RWI/JA6SOQ/JH1OFX)
1000km以上受信 国内1局(DL7NN/KL7L→JA1NQI)
/////※3月15日の黒点数:51///// 太陽黒点数が最低値に向かってます
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数1941局)
1000km以上送信 国内0局
1000km以上受信 国内1局(KL7L→JA9MAT)
/////////////////////////////
3月15日 WSPR他集計 - JA6SOQ
2024/03/15 (Fri) 07:18:52
おはようございます。
3月15日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信12局でした。(総データ処理数224局)
1000km以上送信 国内3局(JA1RWI/JA6SOQ/JH1OFX)
1000km以上受信 国内1局(DL7NN/KL7L→JA1NQI)
/////※3月14日の黒点数:71/////
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数1941局)
1000km以上送信 国内0局
1000km以上受信 国内2局(KL7L→JA9MAT/JH3XCU-300)
/////////////////////////////
ミニホイップアンテナの続シミュレーション - JA6SOQ
2024/03/10 (Sun) 17:46:44
皆さんへ
同調型のミニホイップアンテナの回路図はネットにも数種類掲載されてますが、
これらを参考にさせてもらって改良版を2台作成してみました。
今日、改良版2の方をポールに上げてみましたが、同調部の微調整が出来ておりません。
微調整ができるように改良してシミュレーションしましたので、作成後にこちらもテストしてみます。
すみません訂正します。アノードをドレインに訂正です。
改良版1:同調部をJ310ゲートに挿入
改良版2:同調部をJ310アノードに挿入(ドレイン)
実験終了しました。投稿文も訂正しました。 - JA6SOQ
2024/03/14 (Thu) 18:32:35
投稿文訂正しました。
皆さんへ
昨日実験予定の475kHz用ミニホイップアンテナですが、回路の一部に半田盛不良が見つかりました。早速、手直しして再調整しました。
追記:半田盛に不良がもう一つ見つかり修理しましたが、基盤が小さすぎてVP25用の同調型ミニホイップアンテナは取りやめました。
VU40での136用と475用は現在も健在です。どちらも同調部は手巻きのトランスにしています。
最後に同調型ミニホイップアンテナを若鳥さん方式の2バンド型に挑戦しています。VU40タイプにしました。
画像をアップします。
今回作成しましたミニホイップアンテナは、
非同調タイプ 1台14m高-鉄塔
136kHz同調タイプ 1台12m高-単独ポール
475kHz同調タイプ 1台14m高-鉄塔
136kHzと475kHzのデュアルバンドタイプ 1台8m高-単独ポール
合計4台です。
これらのアンテナを切り替えながら受信してみます。
追記:3月18日 当局の実験では、非同調タイプが最良でした。ループアンテナと併せて使えそうです。
非同調タイプ>475kHz同調タイプ>136/475kHzデュアル同調タイプでした。
以上でミニホイップアンテナの実験は終わります。
Re: ミニホイップアンテナの続シミュレーション - JA6SOQ
2024/03/13 (Wed) 19:35:05
皆さんへ
残念ながら本日作成の475kHz FCZ1.9仕様のミニホイップアンテナは受信できません。
やはり同調点がずれているようです。アースも確認しましたが改善しません。
明日また調整して出直しです。
475kHz手巻きのミニホイップアンテナは受信出来そうです。
Re: ミニホイップアンテナの続シミュレーション - JA9MAT
2024/03/13 (Wed) 13:01:11
腰 様、
ご教示頂きありがとうございます。
わかりました。こちらも共振回路用に適当なインダクタを探していますが、屋外では、共振点が変わりそうです。Hi.
こちら、先週からCMC(コモンモードチョーク)を外しています。全体的にゲインが上がったような気がしますが、しばらく様子見です。
Re: ミニホイップアンテナの続シミュレーション - JA6SOQ
2024/03/13 (Wed) 12:36:57
小町さん 皆さんへ
>段間トランスの1.9MHz-IFTというのはFCZコイルの事なのでしょうか?
お尋ねの通りです。 サトー電気さんから購入していました。
サトー電気さんのホームページには、FCZコイル 10mm角可変コイル10mm角 1.9MHzコイル(10T1.9)
と書いてあります。
7mm角のものも載ってます。
今日からテスト開始します。
追記:サトー電気さんには、手巻き用のコイルボビンがありますので、次回以降はこちらに変更しようかと思っています。
Re: ミニホイップアンテナの続シミュレーション - JA9MAT
2024/03/13 (Wed) 12:26:11
腰 様、
こんにちは。
段間トランスの1.9MHz-IFTというのはFCZコイルの事なのでしょうか?
今夜テストですね。どうかFBな結果となりますよう。
Re: ミニホイップアンテナの続シミュレーション - JA6SOQ
2024/03/13 (Wed) 11:42:04
皆さんへ
昨夜は嵐でしたが、今朝はいい天気となりましたので、再度475用同調型ミニホイップアンテナ(同調コイルは1.9用IFT)にチャレンジします。
40kHzJJYは当然聞こえないかと思ってたらSメーターは振れませんが、聞こえてます。
近隣の60kHzJJYは元気よく聞こえてます。475付近はノイズが増えました。しばらく様子をみますが、期待は禁物ですね。
同調回路を通らずにミニホイップアンテナやケーブルに電波が侵入しているようです。
普通のミニホイップアンテナで十分のようですが、60kHzの混信は減ったようです。
Re: ミニホイップアンテナの続シミュレーション - JA6SOQ
2024/03/11 (Mon) 18:55:59
皆さんへ
今日、475用ミニホイップアンテナをテストしますが、上手く同調しませんので、手巻きに変更しました。
机上での調整中にトランス断線、J310破損していました。調整中のキャパシタ交換追加作業中にトランス端子をアースした模様です。
1.9用トランスに換えて10uHのコイルに二次側を手巻きしたものを作りました。変更回路図を添付します。同調用キャパシタも変更しました。
スペクトルアナライザでも同調確認できました。
Re: ミニホイップアンテナの続シミュレーション - JA9MAT
2024/03/11 (Mon) 08:36:58
腰 様、
コイルのデータありがとうございました。
早速、効果が出ているようでFBですね!
コンディションの影響もあるかと思いますので、しばらくはモニター期間かと存じます。
Re: ミニホイップアンテナの続シミュレーション - JA6SOQ
2024/03/11 (Mon) 07:45:00
小町さん 皆さん
おはようございます。
昨日ポールに上げましたミニホイップアンテナの同調用トランスは手巻きで作成しました。
現在作成中の物は、市販の1.9用IFTです。こちらがコアを可変できますので、調整可能です。
1.9用IFTは、同調用キャパシタを交換か切り替えすれば136と475の両方に使えそうです。
シミュレーションで確認済みです。もう少しで475用のものが完成します。
昨夜の136kHzでの使用感は、60kHzJJYの基本波はかなり減衰しました。
Sメーターで振れない程度ですが、CW音は聞こえます。530kHzのAM波は何も聞こけなくなりました。
60kHzのJJYは送信所が近いので、まだ2倍高調波が入ります。
昨夜のwspr信号はデコード数も増えました。しかしDX局のデコードまでは至りませんでした。
以上です。
>トランスは1.9用トランスで一次13.5~22.4uH二次1~1.64uHのもので、一次と二次を逆にして使います。
>トランスのインダクタンスは極力少なくして、同調キャパシタは逆に大きくしています。
追記:3月11日11時
475用のミニホイップアンテナ作成しました。シミュレーション画像も掲載します。
Re: ミニホイップアンテナの続シミュレーション - JA9MAT
2024/03/11 (Mon) 07:07:38
腰 様、
おはようございます。
シミュレーションの公開ありがとうございました。
新しい回路ですね。トランスはIFTをお使いでしょうか?それとも手巻きですか?
Re: ミニホイップアンテナの続シミュレーション - JA6SOQ
2024/03/10 (Sun) 20:17:40
写真は475基盤にトランス部品を載せた状態です。
他の部品はこれから半田付けします。生基盤は削ったばかりですので、バリが残っています。
トランスは1.9用トランスで一次13.5~22.4uH二次1~1.64uHのもので、一次と二次を逆にして使います。
トランスのインダクタンスは極力少なくして、同調キャパシタは逆に大きくしています。在庫のトランスで代用出来そうです。
Re: ミニホイップアンテナの続シミュレーション - JA6SOQ
2024/03/10 (Sun) 19:03:17
小町さん 皆さんへ
改良版2の画像をアップします。
机上での調整はLCメーターで確認のみです。
同調回路はFT50#61を使ってますが、トランス式に改良予定です。
シミュレーションでは上手く動作しています。
最終的にはシングルバンドになりそうです。
追記:475kHZのモノバンドのミニホイップアンテナもシミュレーション
終わってます。こちらの実機は136kHzが終わってから考えます。
Re: ミニホイップアンテナの続シミュレーション - JA6SOQ
2024/03/10 (Sun) 18:49:45
小町さん 皆さんへ
改良版1のJ310ゲートに136/475の同調回路を入れてみました。これは、実験する予定は今のところありませんが、画像を添付します。
Re: ミニホイップアンテナの続シミュレーション - JA9MAT
2024/03/10 (Sun) 18:24:17
腰 様、
こんばんは。
同調型の結果、楽しみにしております。
3月8日~14日 WSPR他集計 - JA6SOQ
2024/03/08 (Fri) 07:19:27
3月8日~14日 WSPR他集計です。
宇宙天気予報 黒点数グラフへは下記のURLからどうぞ
https://swc.nict.go.jp/trend/sunspot.html
3月14日 WSPR他集計 - JA6SOQ
2024/03/14 (Thu) 06:56:37
おはようございます。
3月14日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信12局でした。(総データ処理数224局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月13日の黒点数:86/////
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数1941局)
1000km以上送信 国内0局
1000km以上受信 国内2局(KL7L→JA9MAT/JH3XCU-300)
/////////////////////////////
3月13日 WSPR他集計 - JA6SOQ
2024/03/13 (Wed) 07:27:35
おはようございます。
3月13日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信11局でした。(総データ処理数287局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月12日の黒点数:95/////
-------475kHz------
475kHz送信1局、受信7局でした。(総データ処理数2309局)
1000km以上送信 国内0局
1000km以上受信 国内2局(KL7L→JA9MAT/JH3XCU-300)
/////////////////////////////
3月12日 WSPR他集計 - JA6SOQ
2024/03/12 (Tue) 07:05:37
おはようございます。
3月12日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信11局でした。(総データ処理数340局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内2局(R2BM→JA1NQI/JA1PKG)
/////※3月11日の黒点数:71/////
-------475kHz------
475kHz送信1局、受信7局でした。(総データ処理数2520局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
3月11日 WSPR他集計 - JA6SOQ
2024/03/11 (Mon) 07:32:00
おはようございます。
3月11日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信11局でした。(総データ処理数338局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内2局(R2BM→JA1NQI/JA1PKG)
/////※3月10日の黒点数:82/////
-------475kHz------
475kHz送信1局、受信7局でした。(総データ処理数2618局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
3月10日 WSPR他集計 - JA6SOQ
2024/03/10 (Sun) 07:24:10
おはようございます。
3月10日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信11局でした。(総データ処理数328局)
1000km以上送信 国内3局(JA1RWI/JA6SOQ/JH1OFX)
1000km以上受信 国内2局(DL7NN/R2BM→JA1NQI)(R2BM→JA1PKG)
/////※3月9日の黒点数:94/////
-------475kHz------
475kHz送信1局、受信7局でした。(総データ処理数2618局)
1000km以上送信 国内0局
1000km以上受信 国内0局
/////////////////////////////
136kHz画像及び国内受信局に不足がありました。訂正させていただきます。
de JA6SOQ
3月9日 WSPR他集計 - JA6SOQ
2024/03/09 (Sat) 06:40:34
おはようございます。
3月9日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信10局でした。(総データ処理数277局)
1000km以上送信 国内3局(JA1RWI/JA6SOQ/JH1OFX)
1000km以上受信 国内1局(R2BM/KL7L→JA1NQI)
/////※3月8日の黒点数:95/////
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数2431局)
1000km以上送信 国内0局
1000km以上受信 国内1局(KL7L→JA9MAT)
/////////////////////////////
3月8日 WSPR他集計 - JA6SOQ
2024/03/08 (Fri) 07:32:31
おはようございます。
3月8日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信10局でした。(総データ処理数234局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内1局(KL7L→JA1NQI)
/////※3月7日の黒点数:99/////
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数2376局)
1000km以上送信 国内1局(JA3TVF)
1000km以上受信 国内1局(KL7L→JA9MAT)
/////////////////////////////
3月1日~7日 WSPR他集計 - JA6SOQ
2024/03/01 (Fri) 06:59:01
3月1日~7日 WSPR他集計です。
宇宙天気予報 黒点数グラフへは下記のURLからどうぞ
https://swc.nict.go.jp/trend/sunspot.html
3月7日 WSPR他集計 - JA6SOQ
2024/03/07 (Thu) 07:01:42
おはようございます。
3月7日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信10局でした。(総データ処理数209局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月5日の黒点数:100/////
-------475kHz------
475kHz送信1局、受信5局でした。(総データ処理数2623局)
1000km以上送信 国内1局(JA3TVF)
1000km以上受信 国内0局
/////////////////////////////
3月6日 WSPR他集計 - JA6SOQ
2024/03/06 (Wed) 07:08:07
おはようございます。
3月6日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信2局、受信10局でした。(総データ処理数228局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内1局(DL7NN→JA1PKG)
/////※3月5日の黒点数:114/////
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数2191局)
1000km以上送信 国内0局
1000km以上受信 国内0局
//////////////////////////////
3月5日 WSPR他集計 - JA6SOQ
2024/03/05 (Tue) 07:01:14
おはようございます。
3月5日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信9局でした。(総データ処理数297局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※3月4日の黒点数:109/////
-------475kHz------
475kHz送信1局、受信7局でした。(総データ処理数2537局)
1000km以上送信 国内0局
1000km以上受信 国内0局
//////////////////////////////
3月4日 WSPR他集計 - JA6SOQ
2024/03/04 (Mon) 07:21:52
おはようございます。
3月4日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信9局でした。(総データ処理数313局)
1000km以上送信 国内3局(JA1RWI/JA6SOQ/JH1OFX)
1000km以上受信 国内0局
/////※3月3日の黒点数:114/////
-------475kHz------
475kHz送信1局、受信7局でした。(総データ処理数2933局)
1000km以上送信 国内0局
1000km以上受信 国内0局
///////////////
3月3日 WSPR他集計 - JA6SOQ 黒点サイト URL
2024/03/03 (Sun) 06:56:20
3月3日の集計画像添付します。
おはようございます。
3月3日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信10局でした。(総データ処理数274局)
1000km以上送信 国内3局(JA1RWI/JA6SOQ/JH1OFX)
1000km以上受信 国内1局(DL7NN→JA1NQI/JA1PKG)
/////※3月2日の黒点数:103/////
-------475kHz------
475kHz送信1局、受信8局でした。(総データ処理数2977局)
1000km以上送信 国内0局
1000km以上受信 国内0局
///////////////
3月3日 WSPR他集計 - JA6SOQ
2024/03/03 (Sun) 06:43:50
おはようございます。
3月3日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信10局でした。(総データ処理数274局)
1000km以上送信 国内3局(JA1RWI/JA6SOQ/JH1OFX)
1000km以上受信 国内1局(DL7NN→JA1NQI/JA1PKG)
/////※3月2日の黒点数:103/////
-------475kHz------
475kHz送信1局、受信8局でした。(総データ処理数2977局)
1000km以上送信 国内0局
1000km以上受信 国内0局
///////////////
3月2日 WSPR他集計 - JA6SOQ
2024/03/02 (Sat) 07:14:42
おはようございます!
3月2日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信9局でした。(総データ処理数351局)
1000km以上送信 国内3局(JA1RWI/JA6SOQ/JH1OFX)
1000km以上受信 国内0局
/////※3月1日の黒点数:124/////
-------475kHz------
475kHz送信1局、受信8局でした。(総データ処理数2522局)
1000km以上送信 国内1局(JA3TVF→KM5SW)
1000km以上受信 国内4局(KL7L→JA3TVF/JA8SCD6/JA9MAT/JH3XCU-300)
///////////////
3月1日 WSPR他集計 - JA6SOQ
2024/03/01 (Fri) 07:02:38
おはようございます。
3月1日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信9局でした。(総データ処理数413局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※2月29日の黒点数:127/////
-------475kHz------
475kHz送信1局、受信8局でした。(総データ処理数2433局)
1000km以上送信 国内0局
1000km以上受信 国内0局
///////////////
宇宙天気予報 黒点数グラフへは下記のURLからどうぞ
https://swc.nict.go.jp/trend/sunspot.html
ミニホイップ試験中です。 - JA9MAT
2024/03/02 (Sat) 14:57:33
あたりめのケースがピッタリサイズでしたので、入れてみました。室内で中波からFMまで普通に聞こえますが、アルミ板に触れると感度が上がりますので、ゲイン不足なのかもしれません。回路電流は30mA、電圧は8Vと控えめにしたせいかもしれません。
ポールに上げようと思いますが、残念ながら同軸が無くなってしまいましたので一休みです。Hi.
Re: ミニホイップ試験中です。 - JA6SOQ
2024/03/05 (Tue) 14:26:02
小町様 皆さんへ
回路図ありがとうございました。
そうですね。結合コンデンサの複数パラ化の改善はシミュレーションでは、良くわかりませんでした。
昨日から今日、明日は大雨で、アンテナの調整ができませんので、室内対策としてプリアンプとBPFでの改善ができないか接続してみました。
暫く、様子をみることにしました。
Re: ミニホイップ試験中です。 - JA9MAT
2024/03/05 (Tue) 11:31:59
腰 様、
おはようございます。
そうですね。シミュレーションでは結合コンデンサの容量を変えても、ゲインの周波数特性には顕著な変化がみられませんでしたので、とりあえず3つパラにしてみました。(0.001+0.01+0.1uFをパラに接続しています)
寝床にぶら下げて、中波~エアバンドまでそれなりに聞こえますが、やはりゲインが低いようで、エレメントを手で触ると感度が上がります。人体アンテナです。
昨夜は、室内でTVFさんを受信できないかトライしましたが、さすがにダメでした。Hi.
うまくいけばよいですね。
>結合コンデンサは1uFにしていますので、並列に0.1uFなどを追加して様子をみます。
Re: ミニホイップ試験中です。 - JA6SOQ
2024/03/05 (Tue) 07:53:54
小町さん 皆さんへ
テスト中の2台のミニホイップアンテナですが(J310+2SC1815GR 結合CC=1uF)
2台とも136kHzに比べて475kHz感度がやはり少ないようです。
結合コンデンサは1uFにしていますので、並列に0.1uFなどを追加して様子をみます。
追記:136と475の2バンド方式も考えてみます。
Re: ミニホイップ試験中です。 - JA9MAT
2024/03/02 (Sat) 22:22:02
腰 様、
こんばんは。とりあえず室内でモンゴルからの日本語放送が聞こえたので良しとしました。あとは1.5D2Vを調達してポールにくくりつけます。大雪なのでちょっと時間がかかりそうです。
Re: ミニホイップ試験中です。 - JA6SOQ
2024/03/02 (Sat) 16:58:29
小町様へ
お疲れ様です。
自作ミニホイップの室内テスト完了ですね。
サブアンテナとして期待されます。
こちらは、外部エレメントを伸ばすか検討してます。
黒点数 - JA9MAT
2024/02/22 (Thu) 06:18:32
各局 おはようございます。
ここ数日スポット数が減ってきています。黒点数も17日からガクンと減っていますので相関があるのかもしれません。確かに、齊藤さんの父島からの信号は、17日がピークでした。17日はSSN=112、21日にはSSN=48まで下がっています。
このあたり、まだ解明されていないのでしょうか?全て手探りというのも面白いですが、少しは情報や理論形成ができれば良いですね。Hi.
では、各局のFB DXをお祈りしております。
Re: IPL - JA9MAT
2024/02/29 (Thu) 18:51:20
腰 様、
こんばんは。
IPL。懐かしいです。現役の頃、ミニコンを起動するのに紙テープで読ませていました。
シミュレーションは、それなりですが問題は実機です。Hi.
シミュレーション - JA6SOQ
2024/02/29 (Thu) 18:18:09
小町様へ
フラットです。完璧です。すごいですね。
私の移動運用PCですが、どうもマザーボード故障のようでした。IPLが始まりませんでした。
データーのみですが復帰して一安心です。念のためシャックのPCにもファイルコピー開始します。
Re:ミニホイップ作製 - JA9MAT
2024/02/29 (Thu) 17:51:15
腰 様、
こんばんは。SSDも万能ではありませんね。復旧できたようで良かったですね。
こちら、ようやくそれらしい特性が得られました。100MHzまでほぼフラットですが、これを見たいために入力側にありました1.5MΩの代わりに、5pFを入れたようなものです。Hi.
Re: 黒点数 - JA6SOQ
2024/02/29 (Thu) 16:32:38
小町様
了解しました。
ミニホイップアンテナを今回の作製で再認識しました。奥が深くて大変おもしろいですね。
今日は、携帯から書き込みました。
常用のノートPCが遂に立ち上がりません。最近SSDがストップすることがあったのですが、そのまま使ってました。現在沢山のファイルをコピーしています。
136の集計ソフトも入ってます。PC買い替えです。
別のWIN10-PCに何とかファイル復帰しました。明日朝このBBSに投稿できるように調整します。
Re:ミニホイップ作製 - JA9MAT
2024/02/29 (Thu) 12:44:04
腰 様、
こんにちは。そのとおりです。結合用のコンデンサは104+103+102にしてみました。135kHzからエアバンドまで聞けるよう欲張っています。Hi.
うまくいけば、135kHzの共振部をフロントに
付けてみようと思います。
かんたんな回路の割に、奥が深いですね。
ミニホイップ作製 - JA6SOQ
2024/02/29 (Thu) 11:33:39
小町様へ
ミニホイップ作製されましたですね。
テスト受信が待ち遠しいです。出力の結合コンデンサも値の異なるものを3個も取り付けてあり、完璧ですねぇ。
こちらのVP25に収めたミニホイップは、2SC1815GRに交換後、まだ天候も悪くテスト受信してません。
ミニホイップ製作中 - JA9MAT
2024/02/29 (Thu) 07:33:28
おはようございます。
こちらも触発されまして、一台作っています。
迷いましたが、オリジナルの回路のとおりJ310と2N5109を使いました。電極はアルミ板です。現在、入れ物を物色中で、週末には、軒下にぶら下げテストしてみます。
LTspiceでは、パラメータの設定が悪いのか、それらしい特性が得られません。Hi...
J310+C1815GRシミュレーション - JA6SOQ
2024/02/28 (Wed) 13:30:27
みなさんへ
シミュレーション遅くなりました。
内部電源でシミュレーションしてみました。
結果が10kHz辺りからフラットなので、どこか間違ってるかも知れません。画像は削除しました。
シミュレーション - JA6SOQ
2024/02/27 (Tue) 21:19:34
星野さんへ
シミュレーションありがとうございました。
2SK241採用、部品があるか探してみます。以前サトー電気さんから入手したものが残ってたと思います。
使えるミニホイップアンテナを作成できました。VP25に収めてみましたが、案外行けそうです。
VP25ミニホイップアンテナ改修 - JA6SOQ
2024/02/27 (Tue) 15:58:42
皆さんへ
今日は強風のため鉄塔のVP25ミニホイップ含む他のアンテナ類を降ろしました。
ついでに、VP25ミニホイップアンテナは後段のJ310を2SC1815GRに交換しました。
強風は続きそうなので、後日天候が回復したら受信してみます。
今まで使用して来ましたループアンテナは今日撤去しました。
シミュレーション - JA6SOQ
2024/02/27 (Tue) 09:00:53
小町様 みなさんへ
おはようございます!
私もシミュレーションして、500kHz位までゲインを稼げたらと思います。
Re: ミニホイップアンテナVU40改修&実験完了 - JA9MAT
2024/02/27 (Tue) 08:28:57
腰 様、
おはようございます。設計された回路をシミュレーションしてみましたら、確かに低域はゲインがあるように思います。
ミニホイップアンテナVU40改修&実験完了 - JA6SOQ
2024/02/26 (Mon) 11:20:42
みなさんへ
12.5m設置のVU40ミニホイップアンテナを改修しました。
改修点は
J310+2SC1815GRにしました。コンデンサは全て1uFに統一しました。
40kHz S=9 60kHz S=9+45dB 530kHz S=9+です。
前回の比較
>13m地点で単独ポール12.5mのVU40用ミニホイップアンテナと比較です。
>VP25 40kHz=S+4目盛り 60kHz=S+30dB 530kHz=S5目盛
>VU40 40kHz=S+1.5目盛り 60kHz=S+20dB 530kHz=S1.5目盛
VP25のミニホイップアンテナと違うところはJ310x2の点と取付場所です。
様子を見て、バンドごとのBPFを取り付けてノイズ対策をします。
VU40ミニホイップアンテナ136kHzのデコード結果
1800
0930 -32 0.6 1570 ` JA1RWI PM95 30
1030 -36 0.0 1570 ` JA1RWI PM95 30
1100 -36 -0.6 1588 ` JH1OFX PM95 30
1130 -29 0.0 1570 ` JA1RWI PM95 30
1230 -24 0.0 1570 ` JA1RWI PM95 30
1330 -26 0.0 1570 ` JA1RWI PM95 30
1400 -34 -0.3 1588 ` JH1OFX PM95 30
1430 -28 0.3 1570 ` JA1RWI PM95 30
1500 -37 -0.6 1588 ` JH1OFX PM95 30
1530 -21 0.3 1570 ` JA1RWI PM95 30
1600 -32 -0.3 1588 ` JH1OFX PM95 30
1630 -24 0.3 1570 ` JA1RWI PM95 30
1700 -38 -0.8 1588 ` JH1OFX PM95 30
1730 -37 0.3 1570 ` JA1RWI PM95 30
900
1030 -40 -0.1 1587 ` JH1OFX PM95 30
1330 -36 0.0 1587 ` JH1OFX PM95 30
1430 -34 0.0 1587 ` JH1OFX PM95 30
1630 -34 0.0 1587 ` JH1OFX PM95 30
wspr
1452 -28 0.2 0.13758 JH1OFX PM95 30 860
VU40で475kHz受信、1550~1600Hzにノイズが出ています。ノイズ対策を!!
回路中に抵抗を入れるなど様子をみます。
現在VU40は136kHzに使用していますが、とても感度が良くなったようです。
DXはまだまだ先のようですが、これでミニホイップアンテナの実験報告は終了します。
Re: 黒点数 - JA6SOQ
2024/02/25 (Sun) 17:01:35
みなさんへ
天候があまり良くはありませんでしたが、VU40のミニホイップアンテナを改修しました。
改修内容は、回路の結合コンデンサ2か所を0.1uF→1.0uFに交換しました。
外部エレメントも0.5m追加しました。写真を拡大してみてください。
追記:H=12.5mVU40ミニホイップアンテナ改修後のデコード状況です。
1800モード
0830 -40 -0.6 1570 ` JA1RWI PM95 30
0930 -37 0.0 1570 ` JA1RWI PM95 30
1030 -38 0.0 1570 ` JA1RWI PM95 30
1130 -35 0.3 1570 ` JA1RWI PM95 30
1230 -34 0.3 1570 ` JA1RWI PM95 30
1330 -35 0.3 1570 ` JA1RWI PM95 30
1430 -32 0.3 1570 ` JA1RWI PM95 30
1530 -36 0.3 1570 ` JA1RWI PM95 30
1630 -34 0.0 1570 ` JA1RWI PM95 30
900モード
1330 -36 0.1 1587 ` JH1OFX PM95 30
1530 -38 0.3 1587 ` JH1OFX PM95 30
VP25ミニホイップアンテナの受信結果(H13m鉄塔取付分)
475kHz wsprモード
1314 -9 0.2 0.475781 0 JA3TVF PM74 30 479
1322 -14 0.2 0.475781 0 JA3TVF PM74 30 479
1338 -15 0.2 0.475781 0 JA3TVF PM74 30 479
1356 -18 0.2 0.475781 0 JA3TVF PM74 30 479
1410 -20 0.3 0.475781 1 JA3TVF PM74 30 479
1418 -13 0.2 0.475781 0 JA3TVF PM74 30 479
1426 -20 0.3 0.475781 0 JA3TVF PM74 30 479
1432 -10 0.3 0.475781 0 JA3TVF PM74 30 479
1440 -18 0.2 0.475781 0 JA3TVF PM74 30 479
1450 -17 0.2 0.475781 0 JA3TVF PM74 30 479
1458 -16 0.2 0.475781 0 JA3TVF PM74 30 479
1506 -17 0.3 0.475781 0 JA3TVF PM74 30 479
1516 -13 0.3 0.475781 0 JA3TVF PM74 30 479
1524 -18 0.4 0.475781 0 JA3TVF PM74 30 479
1542 -13 0.2 0.475781 0 JA3TVF PM74 30 479
Re: ミニループANTの検討 - JA9MAT
2024/02/25 (Sun) 03:42:11
星野様、
こんばんは。
情報ありがとうございます。
エレメントはLANケーブルで良いのですね。いろいろと、エレメントの取り替えができて面白そうです。
Re: 黒点数 - JA6SOQ
2024/02/24 (Sat) 21:29:59
星野さんへ
ご案内のHPを読ませて頂きました。
ミニホイップの記事もありました。現在のミニホイップ改修の参考になりそうです。
Re: ミニホイップアンテナの比較実験 - JA9MAT
2024/02/24 (Sat) 16:17:47
腰 様、
早々に効果が出ましたね。
今夜の結果を楽しみにしております。
ミニホイップアンテナの比較実験 - JA6SOQ
2024/02/24 (Sat) 11:39:15
小町様
シミュレーションありがとうございました。
J310x2の組み合わせでは、ゲインは最低のようですね。
アドバイスありがとうございました。プリアンプのお世話になりそうですね。実験を進めてみます。
VP25用ミニホイップアンテナを鉄塔に取り付けました。
高さはこれから13mまで上げますが、
6m地点で単独ポール12.5mのVU40用ミニホイップアンテナと比較です。
40kHz=S-0.5目盛り 60kHz=S-5dB 530kHz=S-3目盛りのようです。
追記:15:25測定
VP25ミニホイップアンテナを13mに上げました。とてもノイズが多くて比較になりません。
対策=鉄塔直下にて同軸を鉄塔にアースする。これでまともになりました。
13m地点で単独ポール12.5mのVU40用ミニホイップアンテナと比較です。
VP25 40kHz=S+4目盛り 60kHz=S+30dB 530kHz=S5目盛
VU40 40kHz=S+1.5目盛り 60kHz=S+20dB 530kHz=S1.5目盛
ケーブルアースの効果大です。
現時点では、鉄塔+13mにVP25ミニホイップアンテナに結果が出ました。
追記:VP25ミニホイップで(1800モード)デコード出来ました。
0930 -33 0.3 1570 ` JA1RWI PM95 30
1130 -32 0.3 1570 ` JA1RWI PM95 30
1230 -37 0.0 1570 ` JA1RWI PM95 30
1330 -32 0.3 1570 ` JA1RWI PM95 30
1430 -28 0.0 1570 ` JA1RWI PM95 30
1500 -38 -0.6 1588 ` JH1OFX PM95 30
1530 -38 0.0 1570 ` JA1RWI PM95 30
1630 -33 0.3 1570 ` JA1RWI PM95 30
2000 -39 -0.6 1588 ` JH1OFX PM95 30
(900モード)でデコード
1130 -40 -0.1 1587 ` JH1OFX PM95 30
1430 -34 -0.1 1587 ` JH1OFX PM95 30
2030 -38 0.3 1587 ` JH1OFX PM95 30
受信機のSメーターレベルの比較のみですが、下記の通りです。
VP25ミニホイップ Sメーター9目盛り
VU40ミニホイップ Sメーター1目盛り
VP25の方は、鉄塔の傘アンテナの影響度合いが不明ですので、VU40の単独ポールでも実験予定です。
追記:
今回の136kHzの受信でVP25ミニホイップアンテナからの信号はプリアンプ等の増幅器は使用しておりません。
VU40の方は感度が悪いので、LOOPアンテナ用のプリアンプを使用してみましたが、マッチングが合わないのか不調でした。
※VP25の方は結果良好でした。ホイップアンテナ+0.9mエレメントと同軸アースの効果ありでした。
Re: ミニホイップのゲイン - JA9MAT
2024/02/24 (Sat) 11:25:52
画像は、左から2SC1815-GR,J-310,2N5109(オリジナル)です。
ミニホイップのゲイン - JA9MAT
2024/02/24 (Sat) 11:23:41
腰 様、
おはようございます。さすが仕事が早いですね!
若鳥さんが作成された回路で、二段目のTRを変えてシミュレーションしてみましたら、2SC1815-GRが意外とゲインがある結果が得られました。J-310はゲインは抑え気味で、静かなのかもしれません。その分、エレメントの追加でゲインを稼ぐのは納得がいきます。受信の結果を楽しみにしています。
Re: 黒点数 - JA6SOQ
2024/02/24 (Sat) 08:52:11
みなさんへ
おはようございます
JA1NQI松浦様がDL7NNをデコードされています。
黒点数を毎日の集計にプログラミング出来ないか検討します。
黒点数の数字は、発表時より後日修正されておりますので、ご了承ください。
今朝、VP25用のミニホイップアンテナを作成しました。
外部エレメント0.5mを付けて、内部エレメント0.4m計0.9mで感度UPを狙っています。
写真添付します。全長は1mになります。
鉄塔の13m地点に付けて単独ポール12.5mのVU40用と比較したいと思っています。(鉄塔の影響大)
追記:VP25用は、雨対策完了次第でテスト可能です。次回の挑戦は同調タイプのミニホイップアンテナです。
Re: 黒点数 - JA6SOQ
2024/02/23 (Fri) 20:39:18
2月23日の黒点数84に上昇。その後数値変更108。475もデコード良くなったようです。
ミニホイップアンテナ作成してみました。
VU40用はC=0.1uFです。
購入品のオリジナルと比べるとSメーター値が少ない。
続いてVP25用はC=1.0uFに変更しました。
使用した石は2個ともJ310にしています。
475kHzで比べると既存のLOOPアンテナより-7dB悪い状態でした。
LOOPアンテナと同等の信号を得るには専用のプリアンプが必要のようです。
これから、暫く使用してみて対策を考えます。
(写真はVP25です)
Re: 黒点数 - JA9MAT
2024/02/23 (Fri) 14:07:15
腰 様、
こんにちは。今日から黒点数の追記、ありがとうございます。
新しいミニホイップも良いですね。結果が楽しみです。
トランジスタに何が良いのか迷いますが、2SC1815でOKであれば敷居が低くなってFBですね。
Re: 黒点数 - JA6SOQ
2024/02/23 (Fri) 10:03:38
おはようございます
前日の黒点数を毎日書き込むことにしました。今後データー化してみます。
受信用ミニホイップアンテナについてですが、
昨夜、当局の古いミニホイップアンテナにて感度確認しました。
やはり不調みたいなので、後日写真の基板にて作製予定です。
Re: 黒点数 - JA9MAT
2024/02/22 (Thu) 09:46:59
腰 様、
早速情報を頂きありがとうございました。
やはり相関があるように思います。それにしても黒点数の大小に関わらず、NQIさんはコンスタントに結果を残されていますね。
Re: 黒点数 - JA6SOQ
2024/02/22 (Thu) 07:47:39
おはようございます
太陽の黒点数と136kHzDX受信の実績から書き出してみました。
今後もデーター取りが出来ればと思っております。
太陽の黒点数は以下のURLです。
https://swc.nict.go.jp/trend/sunspot.html
追記:普段(安定)はD層伝播? 時折Es層伝搬の可能性があります。
黒点数が多い日がDX伝搬=OK
JA1NQI局とKL7L間は安定しているので、D層伝搬の可能性が高いですね。
その他は、不安定と判断すると黒点数増期+D層にEs層の出現の可能性が高いと感じてます。
※もっと送受信点が増えれば、良いのですが。。
今後は、黒点数の増減周期予想予報が出せれば良いですね。
追記:元データでは、21日の黒点数48→51→49に変更されてました。
2月22日~29日 WSPR他集計 - JA6SOQ
2024/02/22 (Thu) 07:09:33
おはようございます
2月22日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信8局でした。(総データ処理数336局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内1局(JA1NQI)
-------475kHz------
475kHz送信2局、受信9局でした。(総データ処理数2891局)
1000km以上送信 国内0局
1000km以上受信 国内0局
宇宙天気予報 黒点数グラフへは下記のURLからどうぞ
https://swc.nict.go.jp/trend/sunspot.html
2月29日 WSPR他集計 - JA6SOQ
2024/02/29 (Thu) 06:57:11
おはようございます
2月29日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信2局、受信9局でした。(総データ処理数392局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内1局(DL7NN/KL7L→JA1NQI)
/////※2月28日の黒点数:139/////
-------475kHz------
475kHz送信1局、受信8局でした。(総データ処理数27041局)
1000km以上送信 国内1局(JA3TVF→KM5SW)
1000km以上受信 国内3局(KL7L→JA8SCD6/JA9MAT/JH3XCU-300)
///////////////
宇宙天気予報 黒点数グラフへは下記のURLからどうぞ
https://swc.nict.go.jp/trend/sunspot.html
2月28日 WSPR他集計 - JA6SOQ
2024/02/28 (Wed) 07:15:05
おはようございます
2月28日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信9局でした。(総データ処理数331局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内1局(KL7L→JA1NQI)
/////※2月27日の黒点数:120/////
-------475kHz------
475kHz送信1局、受信8局でした。(総データ処理数2901局)
1000km以上送信 国内1局(JA3TVF→KM5SW)
1000km以上受信 国内2局(KL7L→JA9MAT/JH3XCU-300)
///////////////
宇宙天気予報 黒点数グラフへは下記のURLからどうぞ
https://swc.nict.go.jp/trend/sunspot.html
2月27日 WSPR他集計 - JA6SOQ
2024/02/27 (Tue) 07:38:42
おはようございます
2月27日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信9局でした。(総データ処理数381局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内1局(KL7L→JA1NQI)
/////※2月26日の黒点数:135///// 訂正137
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数3144局)
1000km以上送信 国内0局
1000km以上受信 国内1局(KL7L→JA9MAT)
///////////////////////////////
太陽黒点数は平常(高い値に近い)に戻りつつあります。
https://swc.nict.go.jp/trend/sunspot.html
2月26日 WSPR他集計 - JA6SOQ
2024/02/26 (Mon) 07:15:54
おはようございます
2月26日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信9局でした。(総データ処理数381局)
1000km以上送信 国内3局(JA1RWI/JH1OFX/JA6SOQ)
1000km以上受信 国内2局(R2BM→JA1PKG)
/////※2月25日の黒点数:117/////
-------475kHz------
475kHz送信1局、受信7局でした。(総データ処理数3144局)
1000km以上送信 国内0局
1000km以上受信 国内3局(KL7L→JA8SCD6/JA9MAT/JH3XCU-2)
2月25日 WSPR他集計 - JA6SOQ
2024/02/25 (Sun) 07:07:45
おはようございます
2月25日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信11局でした。(総データ処理数422局)
1000km以上送信 国内3局(JA1RWI/JH1OFX/JA6SOQ)
1000km以上受信 国内2局(DL7NN→JA1NQI/JA1PKG) (KL7L→JA1NQI)
136kHzは1800モードでDL7NNを明け方デコードされております。
夜が明けても受信続行でチャレンジです。
/////※2月24日の黒点数:116///// 変更104
元データの訂正が何度かあります。黒点数の挿入位置検討中です。
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数2849局)
1000km以上送信 国内0局
1000km以上受信 国内3局(KL7L→JA8SCD6/JA9MAT/JH3XCU-300)
2月24日 WSPR他集計 - JA6SOQ
2024/02/24 (Sat) 07:04:54
おはようございます
2月24日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信9局でした。(総データ処理数400局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内1局DL7NN→JA1NQI
/////※2月23日の黒点数:84/////上向き 数値変更108→106→107
-------475kHz------
475kHz送信2局、受信9局でした。(総データ処理数2986局)
1000km以上送信 国内0局
1000km以上受信 国内0局
2月23日 WSPR他集計 - JA6SOQ
2024/02/23 (Fri) 06:47:35
おはようございます
2月23日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信9局でした。(総データ処理数374局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
/////※2月22日の黒点数:52/////
-------475kHz------
475kHz送信2局、受信9局でした。(総データ処理数2405局)
1000km以上送信 国内0局
1000km以上受信 国内0局
2月15日~21日 WSPR他集計 - JA6SOQ
2024/02/15 (Thu) 07:17:24
2月15日~21日 WSPR他集計です。
2月21日 WSPR他集計 - JA6SOQ
2024/02/21 (Wed) 07:21:20
おはようございます
2月21日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信8局でした。(総データ処理数328局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信10局でした。(総データ処理数2812局)
1000km以上送信 国内0局
1000km以上受信 国内0局
136kHzのDX受信の件です。中々難しい問題ですね。
超ロングアンテナか、超高いアンテナなど思い付くのですが。。。
ホイップアンテナをバンドごとの同調も良いですね。
私の場合は手持ちのホイップアンテナ数種(自作含めて)ありますが、
感度が良くないので再度作成を考えています。
ホイップアンテナを単独で15m位上げれると尚良いのですが?
Re: 2月15日~21日 WSPR他集計 - JA9MAT
2024/02/20 (Tue) 14:45:16
腰 様、
そうですね。送受信共に安定した運用をされていますね。
まずは、若鳥さんがトライされた共振回路を付けてみようと思います。他のバンドが聞こえくなりますので、新しく作る事になると思います。
Re: 2月15日~21日 WSPR他集計 - JA6SOQ
2024/02/20 (Tue) 13:44:55
小町様、皆さんへ
松浦様はアラスカからの信号をコンスタントにデコードされています。
受信アンテナは、定かではありませんが、ホイップかもです。
当局も良いアンテナが無いか、いつもアンテナ計算ソフトで計算してます。
Re: 2月15日~21日 WSPR他集計 - JA9MAT
2024/02/20 (Tue) 08:19:44
おはようございます。
135でNQIさんがKL7Lを沢山スポットされる日でも、こちらはさっぱりです。先日のメンテナンスは効果が無かったようです。ミニホイップでは限界なのかもしれません。と言ってもループはベランダには上げられませんので、次なる手を思案中です。
2月20日 WSPR他集計 - JA6SOQ
2024/02/20 (Tue) 06:46:02
おはようございます
2月20日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信8局でした。(総データ処理数411局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内1局KL7L→(JA1NQI)
-------475kHz------
475kHz送信1局、受信8局でした。(総データ処理数3263局)
1000km以上送信 国内0局
1000km以上受信 国内0局
2月19日 WSPR他集計 - JA6SOQ
2024/02/19 (Mon) 07:22:08
おはようございます
2月19日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信5局、受信7局でした。(総データ処理数402局)
1000km以上送信 国内3局(JA1RWI/JH1OFX/JA6SOQ)
1000km以上受信 国内1局KL7L→(JA1NQI)
JA6SOQ→初KM5SW(10337km)でした。
-------475kHz------
475kHz送信0局、受信0局でした。(総データ処理数2720局)
1000km以上送信 国内0局
1000km以上受信 国内2局KL7L→(JA9MAT/JH3XCU-300)
2月18日 WSPR他集計 - JA6SOQ
2024/02/18 (Sun) 07:22:01
おはようございます
2月18日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信5局、受信7局でした。(総データ処理数358局)
1000km以上送信 国内4局(JA1NQI/JA1RWI/JH1OFX/JA6SOQ)
1000km以上受信 国内2局UA4AAV→(JA1NQI/JA1PKG)
-------475kHz------
475kHz送信0局、受信0局でした。(総データ処理数2373局)
1000km以上送信 国内0局
1000km以上受信 国内0局
Re: 2月15日~21日 WSPR他集計 - JA6SOQ
2024/02/17 (Sat) 08:32:00
近藤さん、おはようございます。
こちらも今朝の136.5kHzは残念ながら全く聞こえませんでした。
今夜の472.5kHzの交信に向けてのアンテナ準備等、承知しました。交信が期待されます。
>尚、夕方の475のスケジュールのためアンテナの周波数を472.5kHzに変更するので、今夜のwspr2はお休みします。翌朝もあるし、、、
>de JA0HXV
Re: 2月15日~21日 WSPR他集計 - JA0HXV
2024/02/17 (Sat) 07:51:31
腰さん、おはようございます。
136kHzは全く聞こえませんでした。ノイズばかり。。。
尚、夕方の475のスケジュールのため
アンテナの周波数を472.5kHzに変更するので、
今夜のwspr2はお休みします。翌朝もあるし、、、
de JA0HXV
2月17日 WSPR他集計 - JA6SOQ
2024/02/17 (Sat) 06:26:07
おはようございます
2月17日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信5局、受信7局でした。(総データ処理数428局)
1000km以上送信 国内3局(JA1NQI/JA1RWI/JH1OFX)
1000km以上受信 国内1局UA4AAV→(JA1NQI)
-------475kHz------
475kHz送信2局、受信10局でした。(総データ処理数2744局)
1000km以上送信 国内0局
1000km以上受信 国内1局KL7L→(JA9MAT/JH3CXU-300)
父島との交信のため早朝5時からCW136.5kHzに臨みましたが、残念ながら受信することができませんでした。朝6時にQRTしました。
2月16日 WSPR他集計 - JA6SOQ
2024/02/16 (Fri) 07:09:42
おはようございます
2月16日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信9局でした。(総データ処理数417局)
1000km以上送信 国内2局(JA1RWI/JH1OFX)
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信10局でした。(総データ処理数2544局)
1000km以上送信 国内0局
1000km以上受信 国内1局KL7L→(JA9MAT)
2月15日 WSPR他集計 - JA6SOQ
2024/02/15 (Thu) 07:19:37
おはようございます
2月15日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信9局でした。(総データ処理数503局)
1000km以上送信 国内3局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信10局でした。(総データ処理数2079局)
1000km以上送信 国内0局
1000km以上受信 国内2局KL7L→JA9MAT/JH3XCU-300
2月8日~14日 WSPR他集計 - JA6SOQ
2024/02/08 (Thu) 07:21:15
2月8日~14日 WSPR他集計です。
2月14日 WSPR他集計 - JA6SOQ
2024/02/14 (Wed) 07:30:19
おはようございます
2月14日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信5局、受信11局でした。(総データ処理数541局)
1000km以上送信 国内3局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信9局でした。(総データ処理数2285局)
1000km以上送信 国内0局
1000km以上受信 国内0局
2月13日 WSPR他集計 - JA6SOQ
2024/02/13 (Tue) 07:21:16
おはようございます
2月13日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信5局、受信10局でした。(総データ処理数429局)
1000km以上送信 国内2局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信9局でした。(総データ処理数2278局)
1000km以上送信 国内0局
1000km以上受信 国内0局
2月12日 WSPR他集計 - JA6SOQ
2024/02/12 (Mon) 07:12:09
おはようございます
2月12日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信5局、受信10局でした。(総データ処理数363局)
1000km以上送信 国内3局
1000km以上受信 国内2局 JA1NQI局JA1PKG局(UA4AAVデコード)
-------475kHz------
475kHz送信2局、受信9局でした。(総データ処理数1908局)
1000km以上送信 国内0局
1000km以上受信 国内0局
2月11日 WSPR他集計 - JA6SOQ
2024/02/11 (Sun) 07:22:04
おはようございます
2月11日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信5局、受信8局でした。(総データ処理数453局)
1000km以上送信 国内3局
1000km以上受信 国内1局
KL7L局のデコードは松浦様のみでした。
R2BM局のJA国内デコードは無しでした。
-------475kHz------
475kHz送信2局、受信9局でした。(総データ処理数1777局)
1000km以上送信 国内0局
1000km以上受信 国内0局
Re: 2月8日~14日 WSPR他集計 - JA9MAT
2024/02/10 (Sat) 16:23:32
腰 様、
そうですか。私もうっかりしていました。デコード率も上がり、飛びも良くなっているのではないかと思います。
今日は、ミニホイップのトランジスタを二個共交換し、ベランダの接地面を磨いてみました。
まずは、KL7Lを136でデコードするのが目標です。コンディション頼りですが...Hi
>2月7日から1Wに上がっておりました。
Re: 2月8日~14日 WSPR他集計 - JA6SOQ
2024/02/10 (Sat) 10:52:11
小町 様へ
ありがとうございます。
昨夜初めてデコードしました。松浦様に続いてのデコードとなります。
>おめでとうございます。
>NQIさん共々、とても励みになります。
佐藤様の出力は、2月7日から1Wに上がっておりました。気づかずにいました。
>ところでRWIさんは出力を1Wにアップされたのでしょうか?SNRが数dB上がっています。
Re: 2月8日~14日 WSPR他集計 - JA9MAT
2024/02/10 (Sat) 09:29:52
腰 様、
おめでとうございます。
NQIさん共々、とても励みになります。
ところでRWIさんは出力を1Wにアップされたのでしょうか?SNRが数dB上がっています。
>JA6SOQがR2BM初デコードしました。
2月10日 WSPR他集計 - JA6SOQ
2024/02/10 (Sat) 07:11:52
おはようございます
2月10日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信5局、受信11局でした。(総データ処理数462局)
1000km以上送信 国内4局
1000km以上受信 国内2局
JA6SOQがR2BM初デコードしました。
-------475kHz------
475kHz送信1局、受信6局でした。(総データ処理数1799局)
1000km以上送信 国内0局
1000km以上受信 国内2局
2月1日~7日 WSPR他集計 - JA6SOQ
2024/02/01 (Thu) 07:38:26
2月1日~7日 WSPR他集計です。
先月末からJA1NQI/松浦様がR2BM局を3日間連続デコードされました。
2月7日 WSPR他集計 - JA6SOQ
2024/02/07 (Wed) 07:29:45
おはようございます
2月7日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信5局、受信10局でした。(総データ処理数335局)
1000km以上送信 国内3局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信7局でした。(総データ処理数2288局)
1000km以上送信 国内0局
1000km以上受信 国内2局
Re: 2月1日~7日 WSPR他集計 - JA6SOQ
2024/02/06 (Tue) 16:03:43
JA0HXV/近藤さまへ
昨夜の雪の状況報告ありがとうございます。
給電部やエレメントの除雪や道路の除雪もお疲れ様でした。
Re: 2月1日~7日 WSPR他集計 - JA0HXV
2024/02/06 (Tue) 10:45:05
こんにちは。
昨夜は給電部が雪に埋もれてしまい、送信できませんでした。
朝、給電部周りの除雪とアンテナ線に着雪した雪を払いました。
元に戻りましたので、今夜は送信できます。
また、外へ出ていくにも、道の雪かき、倒竹の排除をしないと車を動かせないので、行いました。
ちょっとくたびれモードです。
de JA0HXV
2月6日 WSPR他集計 - JA6SOQ
2024/02/06 (Tue) 07:36:27
おはようございます
2月6日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信4局でした。(総データ処理数437局)
1000km以上送信 国内1局
1000km以上受信 国内0局
-------475kHz------
475kHz送信1局、受信7局でした。(総データ処理数2412局)
1000km以上送信 国内0局
1000km以上受信 国内2局
2月5日 WSPR他集計 - JA6SOQ
2024/02/05 (Mon) 07:26:06
おはようございます
2月5日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信6局でした。(総データ処理数469局)
1000km以上送信 国内3局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信9局でした。(総データ処理数2869局)
1000km以上送信 国内2局
1000km以上受信 国内3局
2月4日 WSPR他集計 - JA6SOQ
2024/02/04 (Sun) 07:58:55
おはようございます
2月4日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信8局でした。(総データ処理数543局)
1000km以上送信 国内3局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信9局でした。(総データ処理数2737局)
1000km以上送信 国内0局
1000km以上受信 国内0局
2月3日 WSPR他集計 - JA6SOQ
2024/02/03 (Sat) 07:31:54
おはようございます
2月3日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信6局、受信10局でした。(総データ処理数523局)
1000km以上送信 国内4局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信9局でした。(総データ処理数2739局)
1000km以上送信 国内0局
1000km以上受信 国内2局
1月22日~31日 WSPR他集計 - JA6SOQ
2024/01/22 (Mon) 07:25:01
おはようございます!
1月22日~31日WSPR他集計です。
1月31日 WSPR他集計 - JA6SOQ
2024/01/31 (Wed) 08:00:50
おはようございます
1月31日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信5局、受信9局でした。(総データ処理数412局)
1000km以上送信 国内3局
1000km以上受信 国内1局
-------475kHz------
475kHz送信2局、受信11局でした。(総データ処理数3310局)
1000km以上送信 国内2局
1000km以上受信 国内4局
1月30日 WSPR他集計 - JA6SOQ
2024/01/30 (Tue) 07:28:05
おはようございます
1月30日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信5局、受信9局でした。(総データ処理数516局)
1000km以上送信 国内3局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信11局でした。(総データ処理数2955局)
1000km以上送信 国内1局
1000km以上受信 国内0局
1月29日 WSPR他集計 - JA6SOQ
2024/01/29 (Mon) 07:35:25
おはようございます
1月29日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信6局、受信9局でした。(総データ処理数488局)
1000km以上送信 国内3局
1000km以上受信 国内1局
-------475kHz------
475kHz送信2局、受信10局でした。(総データ処理数3075局)
1000km以上送信 国内0局
1000km以上受信 国内0局
1月28日 WSPR他集計 - JA6SOQ
2024/01/28 (Sun) 07:51:40
おはようございます
1月28日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信6局、受信8局でした。(総データ処理数423局)
1000km以上送信 国内3局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信9局でした。(総データ処理数2775局)
1000km以上送信 国内0局
1000km以上受信 国内0局
1月27日 WSPR他集計 - JA6SOQ
2024/01/27 (Sat) 07:17:57
おはようございます
1月27日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信7局でした。(総データ処理数330局)
1000km以上送信 国内2局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信10局でした。(総データ処理数2962局)
1000km以上送信 国内2局
1000km以上受信 国内0局
1月26日 WSPR他集計 - JA6SOQ
2024/01/26 (Fri) 07:39:09
おはようございます
1月26日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信5局、受信7局でした。(総データ処理数250局)
1000km以上送信 国内3局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信10局でした。(総データ処理数2486局)
1000km以上送信 国内0局
1000km以上受信 国内0局
1月25日 WSPR他集計 - JA6SOQ
2024/01/25 (Thu) 07:41:24
おはようございます
1月25日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信7局でした。(総データ処理数336局)
1000km以上送信 国内1局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信9局でした。(総データ処理数3114局)
1000km以上送信 国内2局
1000km以上受信 国内0局
1月24日 WSPR他集計 - JA6SOQ
2024/01/24 (Wed) 07:33:29
おはようございます
1月24日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信8局でした。(総データ処理数361局)
1000km以上送信 国内2局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信11局でした。(総データ処理数3133局)
1000km以上送信 国内1局
1000km以上受信 国内0局
しばらくお休みします - JA9MAT
2024/01/24 (Wed) 08:19:53
腰様、各局、
一夜明けたら風景が変わっていました。ミニホイップのメンテナンスをしますのでしばらくレポートはお休みします。
Re: しばらくお休みします - JA9MAT
2024/01/25 (Thu) 08:29:48
腰 様、
おはようございます。
そのとおりです。
そちらも、どうかお気をつけて。
Re: しばらくお休みします - JA6SOQ
2024/01/24 (Wed) 09:21:59
小町さん
おはようございます!
ホイップアンテナのポールが曲がってますね。
こちらも道路が凍ってます。近くを走る高速道路も通行止めになりました。
今年は、お正月から災害や事故、感電事故まで発生しております。安全第一ですね。
1月15日~21日 WSPR他集計 - JA6SOQ
2024/01/15 (Mon) 07:26:14
おはようございます
1月15日~21日WSPR他集計です。
1月21日 WSPR他集計 - JA6SOQ
2024/01/21 (Sun) 07:45:24
おはようございます
1月21日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信3局、受信8局でした。(総データ処理数685局)
1000km以上送信 国内2局
1000km以上受信 国内1局
-------475kHz------
475kHz送信2局、受信11局でした。(総データ処理数3980局)
1000km以上送信 国内2局
1000km以上受信 国内0局
1月20日 WSPR他集計 - JA6SOQ
2024/01/20 (Sat) 07:28:50
おはようございます
1月20日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信9局でした。(総データ処理数553局)
1000km以上送信 国内3局
1000km以上受信 国内1局
-------475kHz------
475kHz送信2局、受信11局でした。(総データ処理数4240局)
1000km以上送信 国内2局
1000km以上受信 国内3局
1月19日 WSPR他集計 - JA6SOQ
2024/01/19 (Fri) 07:39:18
おはようございます
1月19日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
画像が18日のデーターを掲載していました。訂正しました。
+++++++136kHz+++++++
136kHz送信4局、受信8局でした。(総データ処理数450局)
1000km以上送信 国内3局
1000km以上受信 国内1局/修正済
-------475kHz------
475kHz送信2局、受信11局でした。(総データ処理数4163局)
1000km以上送信 国内1局/修正済
1000km以上受信 国内0局/修正済
///////////////////////
星野さん おはようございます!
体調が悪いなかにメッセージありがとうございました。どうぞご自愛ください。
追記:九州もインフルエンザとコロナが増加していて、毎月のクリニック診察も時間がかかりました。
集計ソフトは、まだ詰め切れてない部分がありますので、この際に可能な限り対処したいと思っています。
WSPR集計のソフト - JA1VUC/星野
2024/01/19 (Fri) 07:04:26
JA6SOQ 腰さん、お早うございます。
WSPR集計ソフトでの一年間の発表をして頂きありがとうございます。
ビジュアルCもDLLソフトも理解できませんが、ただただ感謝です。
妻と二人、発熱と咳で難儀しておりQRT状態です。
> C言語開発ソフトも使わないと操作も忘れてますね。反省です。
Re: 1月15日~21日 WSPR他集計 - JA6SOQ
2024/01/18 (Thu) 12:33:21
皆さんへ
こんにちは、
この掲示板用に作成しましたWSPR集計ソフトですが、運用一年を
前にして、シーケンスの見直し兼ねて点検中です。
開発言語のビジュアルCもバージョンが上がったり、
サードパーティから提供されますダイナミックレンジのDLLソフトも
バージョンアップされていますので、集計ソフトの流れを見直しています。
たまには、C言語開発ソフトも使わないと操作も忘れてますね。反省です。
1月18日 WSPR他集計 - JA6SOQ
2024/01/18 (Thu) 07:16:01
おはようございます
1月18日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信8局でした。(総データ処理数383局)
1000km以上送信 国内3局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信12局でした。(総データ処理数3694局)
1000km以上送信 国内0局
1000km以上受信 国内1局
1月17日 WSPR他集計 - JA6SOQ
2024/01/17 (Wed) 07:23:08
おはようございます
1月17日WSPR他集計です。
送受信局の詳細は画像をご確認ください。
画像のイエローマーキング部は1000km以上です。
+++++++136kHz+++++++
136kHz送信4局、受信9局でした。(総データ処理数289局)
1000km以上送信 国内1局
1000km以上受信 国内0局
-------475kHz------
475kHz送信2局、受信12局でした。(総データ処理数3612局)
1000km以上送信 国内0局
1000km以上受信 国内0局
